Waarom ontwikkelen V-wielen van 3D-printer vlakke plekken?

3D-printer V-wielen zijn kleine onderdelen, maar ze hebben een directe verbinding met de manier waarop een printerwagen langs zijn geleidingssysteem beweegt. Wanneer een wiel een plat gedeelte ontwikkelt, mag de wagen tijdens zijn hele rit niet langer met hetzelfde rolpatroon bewegen. Het resultaat kan een merkbare hobbel, herhaalde weerstand, trilling of een onregelmatige beweging zijn die tijdens het afdrukken gemakkelijker op te merken is.

Een vlakke plek ontstaat meestal niet zonder reden. Het kan te maken hebben met hoe stevig het wiel contact maakt met de rail, hoe lang de printer in één positie blijft staan, de staat van het loopvlak, het materiaal van het wiel, de lagersteun of de manier waarop de wagen is gemonteerd.

Voor gebruikers en fabrikanten van apparatuur is het nuttiger om te begrijpen wat er tussen het wiel en de rail gebeurt dan een beschadigd wiel eenvoudigweg als vervangingsonderdeel te behandelen.

Wat betekent een vlakke plek eigenlijk?

Een V-wiel heeft normaal gesproken een doorlopend gebogen buitenoppervlak dat het profiel van de geleiderail volgt. Terwijl de wagen beweegt, draait het wiel en verplaatst het contactpunt rond zijn omtrek.

Een vlakke plek verandert die relatie.

In plaats van een afgerond contactoppervlak te behouden, wordt een deel van het wiel lichtjes samengedrukt of vervormd. Wanneer dat gedeelte de rail bereikt, rolt het wiel mogelijk niet op precies dezelfde manier als tijdens de rest van zijn rotatie.

De verandering kan klein genoeg zijn om aan een snelle visuele inspectie te ontsnappen. In sommige gevallen wordt het probleem gemakkelijker op te merken als u de wagen langzaam met de hand beweegt.

Waarom wordt het wiel plat?

Er zijn verschillende mogelijke oorzaken, en deze kunnen samen voorkomen.

Dit is de reden waarom het simpelweg installeren van een nieuw wiel de onderliggende situatie mogelijk niet oplost als dezelfde mechanische toestand blijft bestaan.

Het verband tussen wieldruk en vlakke plekken

Een van de gemakkelijkste manieren om platte plekken te begrijpen, is door na te denken over contactdruk.

Een V-wiel heeft voldoende contact met de rail nodig om de wagen stabiel te houden. Tegelijkertijd kan overmatige druk het wiel onnodig belasten.

Als de afstelling te strak is, kan het wiel stevig tegen de rail worden gedrukt, zelfs als de wagen niet beweegt. Het buitenmateriaal wordt vervolgens onderworpen aan continue compressie.

Voor een wiel gemaakt van een technisch polymeer kan langdurige compressie geleidelijk de vorm van het contactgebied veranderen.

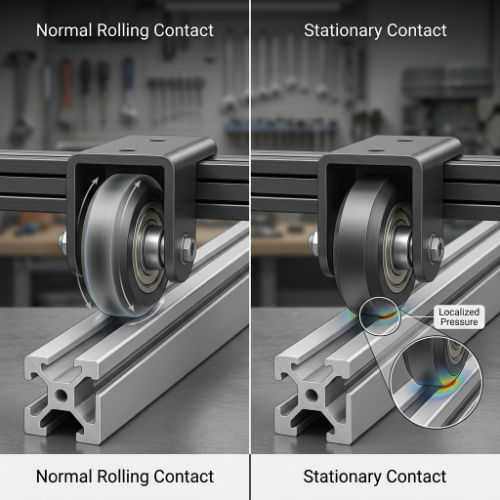

De printer hoeft niet actief te zijn

Dit is een belangrijk detail.

Een wiel kan een plat gebied ontwikkelen terwijl de printer stilstaat.

Als een wagen langere tijd in dezelfde positie blijft staan, blijft hetzelfde deel van het wiel tegen de rail. Het effect wordt relevanter wanneer de contactkracht groter is dan nodig.

Wanneer de machine weer in beweging komt, passeert dat vervormde gedeelte herhaaldelijk het contactpunt.

Dit kan het vertrouwde gevoel van een kleine bobbel of inkeping creëren tijdens handmatige bewegingen.

Waarom is de parkeerpositie belangrijk?

Denk aan een printer die langere tijd ongebruikt blijft.

De wagen blijft in de buurt van een deel van het frame en de wielen blijven in dezelfde rotatiepositie. Er lijkt niets te gebeuren omdat de machine is uitgeschakeld.

Mechanisch ondersteunen de wielen echter nog steeds de wagen.

Als de contactdruk te hoog is, concentreert de stationaire belasting zich op hetzelfde deel van elk wiel. Na verloop van tijd kan dat bijdragen aan plaatselijke vervorming.

Dit betekent niet dat elke geparkeerde printer flat spots zal ontwikkelen. Wielconstructie, materiaal, contactkracht, temperatuur, uitlijning van de machine en opslagomstandigheden hebben allemaal invloed op het resultaat.

Beweging verandert het contactpunt

Tijdens normaal gebruik draait het wiel en raken verschillende delen van de omtrek de rail.

Dat verspreidt het contact rond het stuur.

Wanneer de printer stilstaat, is er geen sprake van een dergelijke herverdeling. Eén klein gedeelte blijft onder belasting.

Dit is een van de redenen waarom een ​​printer die bij regelmatig gebruik soepel aanvoelt, een merkbare inkeping kan ontwikkelen nadat hij lange tijd niet is gebruikt.

Kan een onjuiste aanpassing de werkelijke oorzaak zijn?

Ja.

Het wiel moet goed contact houden met het geleidingsoppervlak zonder onnodige weerstand te creëren.

Als de afstelling te los zit, kan de wagen ongewenste speling vertonen. Als het te strak is, kan het wiel overmatige druk ervaren en heeft de wagen mogelijk meer kracht nodig om te bewegen.

Geen van beide voorwaarden is wenselijk.

Een eenvoudige mechanische controle

Als de printer veilig is uitgeschakeld en de relevante as vrij kan bewegen, kan de wagen doorgaans langzaam met de hand worden verplaatst.

Let erop of:

• De beweging voelt consistent over de rail.
• Er verschijnt met regelmatige tussenpozen een zich herhalende bult.
• De wagen wordt op een gegeven moment merkbaar strakker.
• Een wiel lijkt te aarzelen tijdens het draaien.
• De wagen schommelt als er lichte druk wordt uitgeoefend.

De exacte inspectieprocedure is afhankelijk van het printerontwerp, dus bij het maken van aanpassingen moeten de montage-instructies van de fabrikant worden gevolgd.

Welke rol speelt de V-groef?

De vorm van een V-wiel is ontworpen om te werken met een compatibel V-vormig loopvlak.

Het schuine contact helpt de wagen op zijn plaats te houden, terwijl het wiel langs de extrusie kan rollen.

Die geometrie betekent ook dat de toestand van beide oppervlakken ertoe doet.

Als het wielprofiel verandert, verandert ook de relatie met de rail. Een plat gedeelte, een afgebroken rand, een versleten groef of een oneffen oppervlak kunnen de manier waarop de wagen rijdt beïnvloeden.

Een kleine verandering kan worden herhaald

Dit is waar vlakke plekken interessant worden vanuit bewegingsperspectief.

Stel dat een wiel één afgeplat gebied heeft.

Elke keer dat het wiel naar die positie draait, keert dezelfde onregelmatigheid terug naar het contactpunt. Als de wagen blijft bewegen, kan het effect herhaaldelijk optreden.

Dat herhaalde mechanische patroon kan soms meer opvallen dan een algemene vermindering van de gladheid.

Kan puin bijdragen aan wielvervorming?

Op het loopoppervlak van een 3D-printer kunnen stof, filamentdeeltjes, werkplaatsresten en andere kleine verontreinigingen worden verzameld.

Een schoon contactoppervlak zorgt ervoor dat het wiel en de rail kunnen samenwerken zoals bedoeld.

Wanneer er vuil tussen zit, kan de contactconditie veranderen. Een hard deeltje kan een plaatselijk drukpunt creëren, terwijl fijn materiaal in het wieloppervlak kan worden ingebed.

Hierdoor ontstaat niet automatisch een vlakke plek, maar vervuiling kan bijdragen aan ongelijkmatig contact en versnelde oppervlakteveranderingen.

Controleer de rail voordat u het wiel de schuld geeft

Een beschadigd wiel is eenvoudig te vervangen, waardoor het verleidelijk kan zijn om je meteen op het wiel te concentreren.

Maar ook het spoor verdient aandacht.

Zoek naar:

• Zichtbaar vuil in de groef.
• Markeringen langs het loopvlak.
• Ongebruikelijke verontreiniging.
• Schade rond het contactgebied.
• Secties waar de wagen zich anders gedraagt.

Een vervangend wiel dat tegen een vervuild of beschadigd loopvlak is geïnstalleerd, kan opnieuw soortgelijke symptomen ontwikkelen.

Heeft wielmateriaal invloed op de vorming van vlakke plekken?

Materiaalkeuze speelt een rol in de manier waarop een wiel reageert op langdurig contact.

Veel desktop 3D-printers gebruiken technische polymeerwielen omdat ze een nuttige combinatie bieden van mechanische sterkte, lage wrijvingseigenschappen en compatibiliteit met aluminium extrusiesystemen.

Verschillende polymeren reageren niet identiek op druk, temperatuur, vocht of langdurige belasting.

Metalen wielen gedragen zich anders dan polymeerwielen, terwijl andere technische materialen hun eigen combinatie van stijfheid en contacteigenschappen kunnen bieden.

Het belangrijke punt is dat materiaal niet los van het volledige geleidingssysteem kan worden beoordeeld.

Voor vervangingsonderdelen is het doorgaans praktischer om de wielconstructie af te stemmen op het originele mechanische systeem dan een materiaal te selecteren op basis van alleen het uiterlijk.

Hoe zit het met het lager in het wiel?

Het buitenste wiel krijgt de meeste aandacht, maar er zit nog een ander onderdeel in.

Het lager ondersteunt rotatie rond de as. Als het lager niet soepel draait, kan het wiel onregelmatig bewegen, zelfs als het buitenoppervlak er normaal uitziet.

Een lagerprobleem en een vlakke plek kunnen enigszins vergelijkbare sensaties veroorzaken tijdens handmatige bewegingen.

Een ruw lager kan bijvoorbeeld herhaaldelijke weerstand veroorzaken terwijl het wiel draait. Een beschadigd wiel kan een soortgelijk herhalend gevoel veroorzaken wanneer het vervormde gedeelte de rail bereikt.

Kijk naar het wiel en het lager samen

Bij het onderzoeken van ongewone bewegingen is het zinvol om beide delen in overweging te nemen.

Een nuttige inspectie kan het volgende omvatten:

1. Controle van het buitenste wieloppervlak.
2. Op zoek naar een zichtbaar afgeplat gedeelte.
3. Langzaam draaien van het wiel.
4. Controleren op ongebruikelijke ruwheid.
5. Inspecteren van de as en montagepositie.
6. Kijkend naar het railcontactoppervlak.

Dit geeft een completer beeld dan alleen het inspecteren van het wiel.

Hoe kunnen vlakke plekken het afdrukken beïnvloeden?

Het effect hangt af van hoe ernstig de vervorming is en waar het betreffende wiel zich bevindt.

Een kleine verandering kan bij gewone beweging nauwelijks merkbaar zijn. Een grotere onregelmatigheid kan periodieke veranderingen in de wagenbeweging veroorzaken.

Mogelijke symptomen zijn onder meer:

• Herhalende oppervlaktepatronen.
• Ongelijkmatige beweging langs een as.
• Een merkbare hobbel tijdens handmatige beweging.
• Trillingen van de wagen.
• Veranderingen in de consistentie van de eerste laag.
• Extra lawaai tijdens het reizen.

Deze symptomen bewijzen niet dat een wiel een vlakke plek heeft. Riemen, frame-uitlijning, lagers, bevestigingsmateriaal, extrusiecondities en andere delen van het bewegingssysteem kunnen vergelijkbare resultaten opleveren.

Daarom is het nuttig om het mechanische systeem als geheel te controleren.

Waarom het aanspannen van het wiel niet altijd de oplossing is

Wanneer een koets los aanvoelt, kan het aanscherpen van de afstelling een voor de hand liggende oplossing lijken.

Maar meer druk betekent niet automatisch een betere beweging.

Als het wiel al een beschadigd of oneffen oppervlak heeft, kan een toenemende contactdruk de onregelmatigheid duidelijker maken. Het kan ook de weerstand verhogen en het wiel extra belasten.

Een betere aanpak is om het systeem aan te passen aan het printerontwerp en te controleren of de wagen consistent beweegt zonder ongewenste speling.

Er is een verschil tussen stevig en overbelast

Het wiel moet in contact blijven met de rail.

Het hoeft niet onnodig te worden gecomprimeerd.

Dit onderscheid is vooral belangrijk bij polymeerwielen omdat hun reactie op langdurige druk verschilt van die van stijve metalen componenten.

Kan een vlakke plek vanzelf verdwijnen?

Soms merken gebruikers dat een wiel beter aanvoelt nadat de printer herhaaldelijk is verplaatst.

Dit kan gebeuren omdat het wiel niet meer in precies dezelfde positie rust, of omdat een kleine vervorming bij continu draaien minder merkbaar wordt.

Dat betekent echter niet dat elk vlak punt zichzelf corrigeert.

Als het wiel blijvende vervorming, materiële schade of een duidelijk veranderd profiel vertoont, kan bij voortgezet gebruik de onregelmatigheid in het systeem eenvoudigweg behouden blijven.

Een zichtbaar beschadigd wiel moet daarom worden geëvalueerd in plaats van aan te nemen dat extra bedrukking de oorspronkelijke vorm zal herstellen.

Wanneer moet een V-wiel worden vervangen?

Vervanging is het overwegen waard als het wiel een zichtbaar beschadigd gebied heeft of als de toestand ervan de beweging van de wagen duidelijk beïnvloedt.

Een paar signalen verdienen aandacht:

Zichtbare oppervlaktevervorming

Een afgeplat gedeelte, een afgebroken rand of een aanzienlijk veranderd groefprofiel geven aan dat het contactoppervlak zich niet langer in de beoogde toestand bevindt.

Herhalende bewegingsinkepingen

Als de wagen met bepaalde tussenpozen herhaaldelijk blijft hangen of stoten, inspecteer dan de wielrotatie en het loopvlak.

Aanhoudende instabiliteit van het vervoer

Als de wagen niet kan worden afgesteld om een stabiele beweging te behouden zonder overmatige weerstand, kan het zijn dat de wielconstructie nader moet worden geïnspecteerd.

Ongebruikelijk lagergedrag

Een ruw of luidruchtig lager kan de beweging van het wiel beïnvloeden, zelfs als het buitenoppervlak er acceptabel uitziet.

Vervanging moet gebaseerd zijn op de werkelijke staat van het onderdeel en de vereisten van de printerconstructie.

Hoe kunnen fabrikanten het risico tijdens het productontwerp verminderen?

Voor fabrikanten die 3D-printerassemblages produceren, begint de preventie van flat spot voordat de printer de gebruiker bereikt.

Wielkeuze, wagengeometrie, lageropstelling, afstelmethode, railcompatibiliteit en opslagomstandigheden spelen allemaal een rol.

Een goed ontworpen samenstel moet voldoende contact bieden om de wagen te geleiden en tegelijkertijd onnodige compressie van het wiel vermijden.

Opslag maakt deel uit van het mechanische ontwerp

Bewaarinstructies kunnen er ook toe doen.

Als wordt verwacht dat een printer langere tijd niet zal worden gebruikt, kunnen de positie van de wagen en de wielbelasting worden beschouwd als onderdeel van de richtlijnen voor het hanteren van het product.

Dit is een klein detail, maar het kan de problemen die gepaard gaan met langdurig stilstaand contact helpen verminderen.

Waar moeten kopers op letten bij het aanschaffen van vervangende V-wielen?

Voor distributeurs, reparatiebedrijven en printerfabrikanten moet de selectie van vervangingen verder gaan dan het matchen van het algemene uiterlijk van het wiel.

Overweeg:

Een tekening of een bestaand monster kan dit proces veel eenvoudiger maken, vooral als het wiel deel uitmaakt van een aangepaste printerstructuur.

Een klein wiel kan u veel vertellen over het bewegingssysteem

Een vlakke plek lijkt misschien op een eenvoudig wielprobleem, maar kan iets onthullen over het grotere mechanische systeem.

Het wiel is mogelijk blootgesteld aan overmatige contactdruk. Het rijtuig heeft mogelijk lange tijd stil gestaan. De rail moet mogelijk worden schoongemaakt. Het lager kan bijdragen aan onregelmatige rotatie. Het samenstel heeft mogelijk ook een uitlijningscontrole nodig.

Dat is de reden waarom het vervangen van het wiel zonder inzicht in de omgevingsomstandigheden soms later tot hetzelfde probleem kan leiden.

Voor fabrikanten en gebruikers van 3D-printers is het nuttig om samen naar het wiel, het lager, de rail, de wagen en de afstelling te kijken. Zodra de contactrelatie wordt begrepen, wordt het gemakkelijker om te beslissen of het probleem door het wiel zelf wordt veroorzaakt of door de manier waarop het bewegingssysteem is gemonteerd.

3D Printer V-wielen kunnen vlakke plekken ontwikkelen wanneer een deel van het wiel gedurende langere tijd onder geconcentreerde druk blijft, vooral wanneer contactkracht, opslagpositie, uitlijning of loopomstandigheden niet geschikt zijn voor de montage. Materiaalgedrag, lagerconditie, vervuiling en railgeometrie kunnen ook van invloed zijn op de manier waarop het probleem zich ontwikkelt.

Het belangrijke punt is dat een vlakke plek niet alleen maar een cosmetische verandering is. Omdat het wiel deel uitmaakt van een bewegend geleidingssysteem, kan een verandering in de ronding van invloed zijn op de manier waarop de wagen over de rail beweegt.

Voor gebruikers kan een langzame handmatige bewegingscontrole een vroege indicatie zijn van onregelmatig rollen. Voor fabrikanten kan zorgvuldige aandacht voor wielmateriaal, lagerconstructie, contactdruk, railcompatibiliteit en wagenontwerp helpen een consistenter bewegingssysteem te creëren.

Een V-wiel is misschien een klein onderdeel van een 3D-printer, maar zijn taak is nauw verbonden met de beweging van de hele wagen. Wanneer het wiel goed op de rail afgestemd blijft en het omringende geheel correct is afgesteld, heeft het bewegingssysteem een ​​voorspelbaardere mechanische basis.
