Een geleidingsrol wordt vaak vervangen voor routineonderhoud, en soms loopt de riem of draad daarna plotseling anders. Die verschuiving is meestal terug te voeren op het groefontwerp. Het is een van die details die zelden een tweede blik werpen totdat iets begint te wiebelen, wegglijden of ongelijkmatig draagt. Zodra de werkelijke functie van de groove duidelijk wordt, voelen veel van die lijnproblemen niet meer als een mysterie.
Waarom de groef belangrijker is dan hij lijkt
De taak van een geleidingsrol klinkt eenvoudig: houd een riem, kabel, ketting of strip in een recht, gecontroleerd pad bewegend. De groef, dat wil zeggen het kanaal dat in het oppervlak van de rol is gesneden of gegoten, voert feitelijk het geleidingswerk uit. Het veranderen van het groefprofiel verandert hoeveel contactoppervlak de wals heeft met het bewegende materiaal, hoe stevig hij dat materiaal op zijn plaats houdt en hoeveel wrijving er ontstaat tijdens het gebruik.
De groef functioneert minder als een decoratief detail en meer als een stuurmechanisme. Een te ondiepe groef kan ertoe leiden dat een riem onder belasting zijwaarts gaat bewegen. Een die te strak zit, kan zo stevig vastgrijpen dat de slijtage van zowel de rol als de band zelf wordt versneld. Ergens tussen deze uitersten werkt een systeem meestal het soepelst, en dat evenwichtspunt is sterk afhankelijk van de toepassing.
Kennismaken met de algemene grooveprofielen
Niet alle groeven worden op dezelfde manier gesneden en elke vorm brengt verschillende compromissen met zich mee.

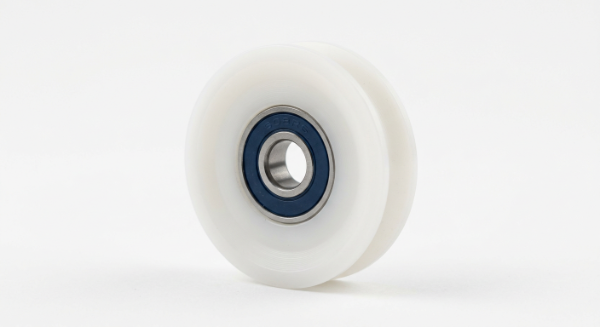

V-vormige groeven
V-groeven komen vaak voor op rollen die worden gebruikt met ronde riemen of staalkabel. De schuine zijkanten centreren de riem op natuurlijke wijze terwijl deze in het kanaal terechtkomt, wat de zijdelingse beweging helpt verminderen. Dit zelfcentrerende effect is één van de redenen waarom V-groeven zo vaak voorkomen in verpakkingslijnen en lichte materiaalverwerkingsapparatuur.
U-vormige en ronde groeven
Afgeronde of U-vormige kanalen hebben de neiging de contactdruk gelijkmatiger over het riem- of kabeloppervlak te verdelen in vergelijking met een scherpe V-snede. Dit kan zachter zijn voor zachtere riemmaterialen, omdat er minder geconcentreerde druk is op één enkel contactpunt. Staalkabel- en kabelgeleidingsrollen maken vaak gebruik van dit profiel omdat het de kabel omhult zonder deze af te knellen.
Vlakke of groefloze oppervlakken
Sommige rollen slaan de groef volledig over en vertrouwen op een vlak oppervlak. Dit werkt prima voor brede banden of vlakke strips waarbij de zijdelingse geleiding afkomstig is van andere componenten in het systeem, zoals zijflenzen of afzonderlijke looprollen. Zonder groef is de rol echter volledig afhankelijk van externe uitlijning om drift te voorkomen.
Ontwerpen met meerdere groeven en getrapte ontwerpen
Apparatuur die meerdere strengen tegelijk verwerkt, zoals meerdraadsaanvoersystemen, kan rollen gebruiken met herhaalde groeven over de breedte. De afstand en consistentie tussen elk kanaal worden hier belangrijk, omdat een ongelijke afstand ervoor kan zorgen dat één streng onder een andere spanning loopt dan zijn buren.
Diepte, breedte en de balans tussen grip en vrijheid
Groefdiepte en -breedte werken samen, en om de juiste balans te vinden, gaat het eigenlijk om het afstemmen van de groef op het materiaal dat er doorheen gaat.
- Ondiepe groeven maken het gemakkelijker om de riem of kabel los te maken, maar bieden minder weerstand tegen zijwaartse beweging.
- Diepere groeven houdt het materiaal steviger vast, wat helpt in omgevingen met hoge snelheid of trillingen, maar na verloop van tijd de wrijving en de warmteopbouw kan vergroten.
- Smalle groeven geschikt voor kabels met een kleinere diameter of dunnere riemen, waardoor onnodige speling wordt verminderd.
- Bredere groeven is geschikt voor dikkere materialen, maar kan meer wiebelen toestaan als de pasvorm te los is.
Een groef die niet overeenkomt met de riem- of kabeldiameter, zelfs met een kleine marge, manifesteert zich vaak als ongelijkmatige slijtagepatronen lang voordat deze een zichtbaar operationeel probleem veroorzaakt. Dat is een van de redenen waarom de maatvoering van de groef moet worden bevestigd door een leverancier voordat een bestelling binnenkomt, en niet nadat zich installatieproblemen hebben voorgedaan.
Materiaalcombinatie: hoe groefvorm werkt met rollercompound
Groefgeometrie werkt niet op zichzelf. Het rolmateriaal zelf, of het nu een nylonverbinding, polyurethaan, met rubber bekleed of een metalen kern met een plastic buitenlaag is, werkt samen met de groefvorm om te bepalen hoe het hele geheel presteert bij herhaalde beweging.
Een zachter materiaal gecombineerd met een diepe groef kan soms lichtjes vervormen onder aanhoudende druk, waardoor het oorspronkelijke profiel van de groef na maandenlang gebruik subtiel verandert. Een harder materiaal behoudt zijn vorm langer, maar kan meer trillingen of geluid overbrengen, vooral in groeven met scherpe interne hoeken. Fabrikanten passen de groefranden vaak aan zodat ze enigszins afgerond zijn in plaats van scherpe hoeken, specifiek om de spanningsconcentratie in het materiaal op dat punt te verminderen.
Belastingverdeling en de verborgen stresspunten
Elke groef creëert een contactzone, en in die zone wordt de belasting overgedragen tussen de rol en wat deze ook geleidt. Een slecht op elkaar afgestemde groef kan een zogenaamd knelpunt creëren, een smal gebied waar de druk zich concentreert in plaats van zich te verspreiden.
Na verloop van tijd dragen knelpunten bij aan een aantal terugkerende problemen:
| Groef conditie | Gemeenschappelijk effect op de prestaties |
|---|---|
| Groef te smal voor riembreedte | Gelokaliseerde drukopbouw, snellere oppervlakteslijtage |
| Groef te ondiep voor kabeldiameter | Verminderde volgstabiliteit, verhoogde drift |
| Scherpe interne groefhoeken | Hogere spanningsconcentratie, mogelijk barsten in de loop van de tijd |
| Groefdiepte inconsistent over de breedte van de rol | Ongelijkmatige spanningsverdeling, mogelijke scheeftrekking |
| Groefprofiel komt niet overeen met de dwarsdoorsnede van de riem | Overmatige wrijving, verhoogde hitte tijdens bedrijf |
Geen van deze problemen verschijnen van de ene op de andere dag. Ze bouwen geleidelijk op. Daarom blijft periodieke inspectie van de toestand van de groeven, en niet alleen van het rollager of de as, een nuttige gewoonte op onderhoudschecklists.
Passend groefontwerp voor de toepassing
Verschillende industrieën neigen naar verschillende groefprofielen, simpelweg omdat hun materialen en bedrijfsomstandigheden zo sterk variëren. Hier is een algemeen beeld van hoe dat uitpakt:
| Toepassingstype | Typische Groove-voorkeur | Redenering |
|---|---|---|
| Behandeling van draden en kabels | U-vormige of ronde groef | Wiegt ronde dwarsdoorsneden zonder te knellen |
| Verpakkings- en transportbanden | V-groef of plat met zijgeleiders | Zelfcentrerende of externe uitlijningsondersteuning |
| Schuifdeur- en poortsystemen | Ondiepe V-groef | Soepele zijdelingse beweging met lage wrijving |
| Meerdraads draadaanvoer | Multi-groef, gelijkmatig verdeeld | Houdt individuele strengen gescheiden en uitgelijnd |
| Textiel- en vezelverwerking | Afgeronde groef, zachtere materiaalcombinatie | Vermindert oppervlakteslijtage op delicate strengen |
Dagelijks gebruik en hoe de groefvorm het versnelt of vertraagt
Groefslijtage is onvermijdelijk gedurende de levensduur van een wals, maar de snelheid en het patroon laten vaak zien of de oorspronkelijke groefkeuze bij de toepassing past.
Een paar tekenen die de moeite waard zijn om op te letten tijdens routinecontroles:
- Ongelijkmatige groefdiepte over de breedte van de rol, wat vaak wijst op een verkeerde uitlijning ergens stroomopwaarts
- Glanzende of gepolijste plekken in de groef, wat duidt op overmatige wrijving op specifieke contactpunten
- Riem of kabel rijdt aan de ene kant van de groef hoger dan aan de andere kant
- Meer geluid of trillingen tijdens het gebruik vergeleken met toen de wals nieuw werd geïnstalleerd
- Kleine scheurtjes ontstaan nabij scherpe interne groefhoeken, vooral in hardere rolmaterialen
Als u deze vroegtijdig signaleert, betekent dit meestal een eenvoudige rolwissel in plaats van een grotere stroomafwaartse reparatie waarbij riemen, kabels of aangesloten machines betrokken zijn.
Groefopties bespreken met een rollenleverancier
Omdat de groefvereisten per toepassing zo sterk variëren, verloopt het gesprek met een leverancier doorgaans vlotter over specifieke verzoeken dan over algemene verzoeken. Nuttige details zijn doorgaans de riem- of kabeldiameter, de verwachte bedrijfssnelheid, omgevingsomstandigheden zoals temperatuurbereik of blootstelling aan vocht, en of de wals continu of in onderbroken cycli zal draaien.
Een leverancier die bekend is met een breed scala aan groefprofielen kan doorgaans de afwegingen voor een bepaalde opstelling doornemen in plaats van standaard op één enkele standaardvorm te vertrouwen. Dit blijkt vooral handig bij het bouwen van op maat gemaakte apparatuur, waarbij standaard groefafmetingen niet altijd overeenkomen met de exacte riem of kabel die wordt gebruikt.
Het groefontwerp is misschien niet het meest opvallende onderdeel van een industriële geleidingsrol, maar het beïnvloedt stilletjes de spoorstabiliteit, slijtagesnelheid, wrijvingsniveaus en de algehele systeembetrouwbaarheid. Of het nu gaat om V-groeven die een verpakkingsband geleiden of ronde kanalen waarin een staalkabel zit, de vorm en afmetingen van die groef doen meer werk dan de meeste mensen beseffen, totdat er iets uit de pas loopt. Aandacht besteden aan de toestand van de groeven tijdens routineonderhoud en een eerlijk gesprek voeren over de opties voor de groef bij het selecteren van nieuwe rollen, bespaart doorgaans meer kopzorgen dan verwacht van zoiets kleins.
