Welke afmetingen van de luifelrol belangrijk zijn voor een goede pasvorm van het systeem

Wanneer u een luifelrol vervangt of ontwikkelt, weet u dan welke afmetingen van de luifelrol belangrijk zijn voor een goede pasvorm van het systeem? is een belangrijk onderdeel van het proces. Een rol ziet er misschien uit als een klein en eenvoudig onderdeel, maar de afmetingen ervan beïnvloeden hoe hij in het geheel zit, contact maakt met de geleider, verbinding maakt met de as en beweegt tijdens bedrijf. Alleen al kiezen op uiterlijk kan dus voor problemen zorgen bij de montage.

Voor intrekbare luifels, terrasschaduwsystemen, camperzonweringen, vouwconstructies en soortgelijke mechanismen moet de rol worden beschouwd als onderdeel van de volledige montage. Diameter, breedte, boring, aspositie, profiel en beschikbare inbouwruimte vertellen allemaal een ander deel van het verhaal.

Het doel is niet om alle mogelijke metingen te verzamelen. Het is bedoeld om de dimensies te identificeren die daadwerkelijk de pasvorm en beweging beïnvloeden.

Waarom rolafmetingen samen moeten worden bekeken

Een wals werkt niet op zichzelf. Normaal gesproken werkt het met een as, beugel, lager of bus, geleider, rail, frame of een ander bewegend onderdeel.

Het wijzigen van één afmeting kan een ander deel van het samenstel beïnvloeden.

Een andere wieldiameter kan bijvoorbeeld de positie van de bewegende constructie ten opzichte van de geleider veranderen. Een breder wiel kan een nabijgelegen beugel hinderen. Een andere boring kan ervoor zorgen dat de bestaande as niet correct past. Zelfs als de uiterlijke vorm hetzelfde lijkt, kan de algehele installatie anders zijn.

Daarom mag er niet uit één meting een vervanging worden gekozen.

Een handige manier om over het proces na te denken is:

Rolmaat → montagepositie → contact met geleider → beweging van montage

Als een deel van deze ketting niet past, functioneert de wals mogelijk niet zoals bedoeld.

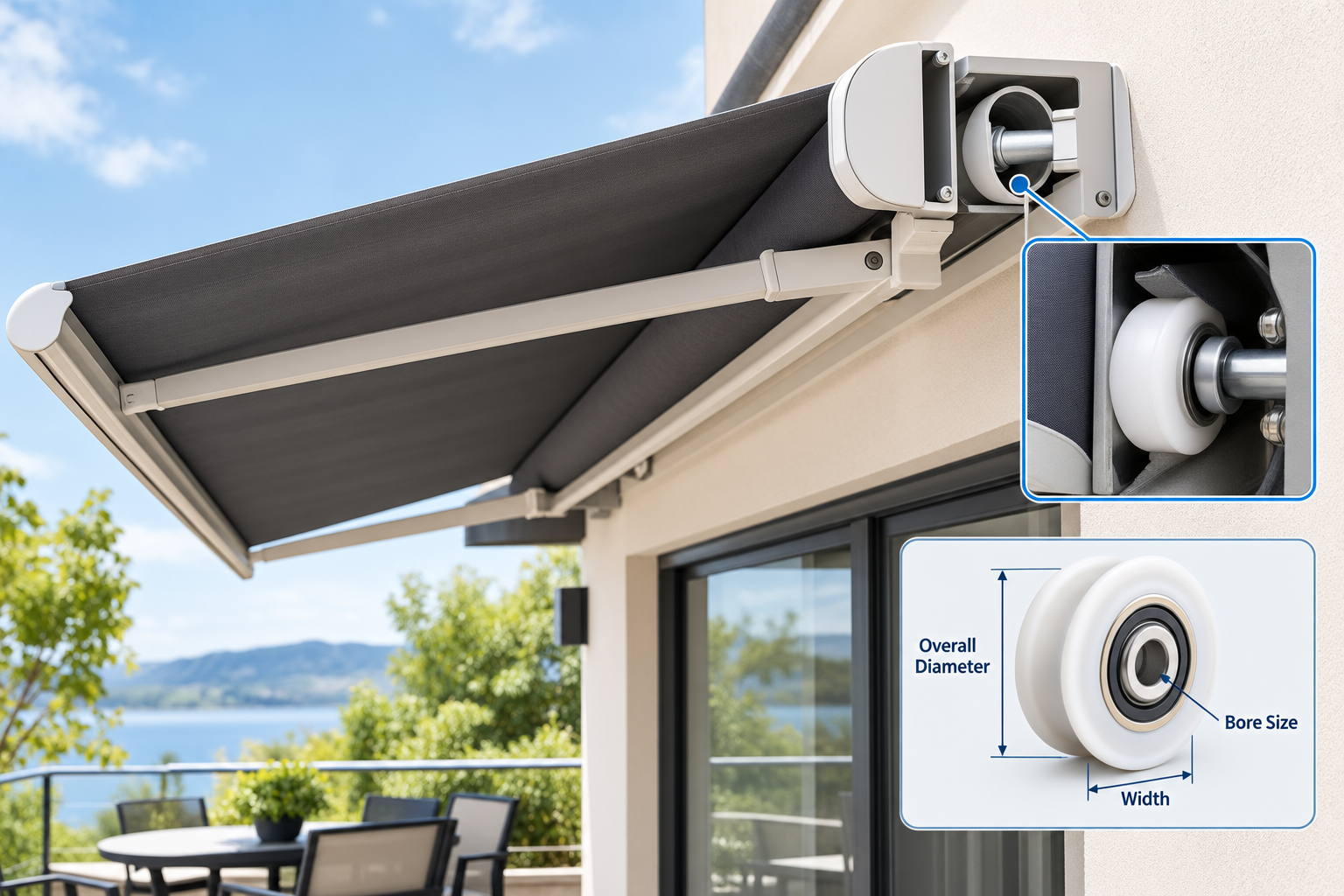

Welke afmetingen van de luifelrol moet u controleren?

Bij het identificeren van een bestaande wals of het voorbereiden van een nieuw ontwerp zijn verschillende dimensies de moeite waard om te noteren.

Niet elk project vereist al deze metingen. De relevante punten zijn afhankelijk van hoe de wals wordt gebruikt.

Buitendiameter beïnvloedt looppositie

De buitendiameter is vaak een van de eerste afmetingen die mensen meten, maar het belang ervan gaat verder dan alleen het beschrijven van de maat van het wiel.

Het kan bepalen waar de wals zich bevindt ten opzichte van de baan of geleider. Als de vervanging een merkbaar andere diameter heeft, kan het bewegende gedeelte hoger of lager zitten dan de bedoeling was.

Die verandering kan de speling tussen nabijgelegen delen beïnvloeden. Het kan ook de positie van een frame, wagen of ondersteunend onderdeel veranderen.

Om deze reden moet de diameter samen met de omringende structuur worden beschouwd in plaats van als een geïsoleerd getal te worden behandeld.

Breedte bepaalt meer dan het contactoppervlak

Wielbreedte is een andere nuttige dimensie.

Een wals heeft voldoende ruimte nodig om goed op het loopvlak te kunnen staan, maar heeft ook voldoende zijdelingse speling nodig. Als het wiel te breed is voor de beschikbare ruimte, kan het tegen de beugel of de geleidewand schuren. Als het smaller is dan het oorspronkelijke ontwerp, kan de contactpositie veranderen.

De juiste breedte is dus afhankelijk van de fysieke ruimte rondom het wiel.

Controleer bij het meten van een bestaand onderdeel zowel het wiel zelf als de opening tussen het wiel en aangrenzende componenten.

Hoe beïnvloedt de boring de compatibiliteit?

De boring is de opening door het midden van de rol. Het houdt rechtstreeks verband met de as-, as-, pen- of lageropstelling die door het samenstel wordt gebruikt.

Een vervangingswiel kan een passende buitendiameter hebben en toch niet passen omdat de middenaansluiting anders is.

De boring moet daarom worden gecontroleerd samen met:

• As- of astype
• Lageropstelling
• Naafconstructie
• Vasthoudmethode
• Beschikbare zijspeling
• Positie van het wiel binnen de beugel

Bij sommige ontwerpen draait het wiel rond een as. Bij andere is een lager in het wiel geïntegreerd. Dezelfde buitenafmetingen kunnen daarom componenten met verschillende interne structuren beschrijven.

Dit is één reden waarom een ​​foto van de geïnstalleerde rol nuttig kan zijn bij het aanvragen van vervanging.

Is het wielprofiel net zo belangrijk als de grootte?

In veel toepassingen wel.

Een wals is niet zomaar een rond voorwerp. Het loopoppervlak kan vlak, gegroefd, gebogen, geflensd of gevormd zijn voor een bepaalde geleider.

Het profiel bepaalt waar het wiel contact maakt.

Denk eens aan een eenvoudig voorbeeld. Een rol die is ontworpen om op een vlak oppervlak te lopen, heeft een andere contactrelatie dan een rol die bedoeld is om in een groef te zitten. Twee wielen kunnen een vergelijkbare buitendiameter hebben, maar toch tot verschillende mechanische arrangementen behoren.

Pas het loopoppervlak aan, niet alleen het wiel

Wanneer u een bestaande luifelrol controleert, inspecteer dan het gebied waar het wiel daadwerkelijk werkt.

Zoek naar:

• Vlakke contactvlakken
• Groeven of kanalen
• Verhoogde geleidingsranden
• Zijflenzen
• Gebogen loopsecties
• Afgesloten geleidingsruimtes
• Tekenen van ongelijkmatig contact

Ook de staat van het spoor kan nuttige informatie opleveren. Slijtagesporen kunnen zichtbaar zijn op de plaats waar de rol normaal gesproken in contact komt met de omringende constructie.

Dit kan met name handig zijn als het originele onderdeel versleten is en het profiel ervan niet langer gemakkelijk te identificeren is.

Hoe zit het met de totale installatieruimte?

Een wals kan de juiste basisafmetingen hebben en toch ongeschikt zijn als er niet genoeg ruimte omheen is.

Dit is een gemakkelijk detail dat u bij vervangingswerkzaamheden over het hoofd ziet.

Meet de ruimte rond het onderdeel, niet alleen het onderdeel zelf. Controleer de afstand tussen het wiel en de beugel, nabijgelegen framedelen, geleideoppervlakken, bevestigingsmiddelen en andere bewegende delen.

Een nuttige inspectie moet een aantal praktische vragen beantwoorden:

1. Kan de wals in de montagepositie komen?
2. Kan het draaien zonder nabijgelegen onderdelen aan te raken?
3. Blijft het wiel uitgelijnd met de geleider?
4. Is er voldoende ruimte voor de as of het lager?
5. Kan het bevestigingsmateriaal worden geïnstalleerd?
6. Beweegt de assemblage nog steeds het volledige werktraject?

Deze vragen veranderen een eenvoudige dimensionale controle in een juiste pasvormbeoordeling.

Waarom de aspositie de hele constructie kan veranderen

Het midden van een rol is niet altijd op dezelfde manier gepositioneerd ten opzichte van de montagestructuur.

Een kleine verandering in de aslocatie kan de hoogte, hoek of positie van het omringende onderdeel beïnvloeden. Dit is van belang wanneer de rol deel uitmaakt van een wagen, arm, beugel of geleid bewegingssysteem.

Als de wielkern bijvoorbeeld anders zit dan het oorspronkelijke ontwerp, kan de rol op een ander punt in contact komen met de geleider. Dat kan de manier veranderen waarop de belasting door het samenstel wordt overgedragen.

Meet daarom bij het vervangen van een niet-standaard rol de relatie tussen het midden van het wiel en de montagestructuur in plaats van alleen de wieldiameter te registreren.

Een eenvoudige meetopdracht kan tijd besparen

Het is niet nodig om alles willekeurig te meten.

Een praktische volgorde is gemakkelijker te volgen:

Stap 1: Fotografeer de volledige montage

Maak een bredere foto voordat u de rol verwijdert. Dit laat zien hoe het onderdeel is gepositioneerd.

Stap 2: Verwijder en inspecteer de rol

Eenmaal verwijderd, onderzoekt u het wiel, de naaf, de boring, het profiel en het montagegebied.

Stap 3: Noteer de belangrijkste afmetingen

Begin met de buitendiameter, breedte, boring en totale hoogte.

Stap 4: Controleer het profiel

Kijk goed naar het loopvlak en eventuele groef, flens of gebogen gedeelte.

Stap 5: Meet de montagerelatie

Noteer hoe het wiel zit ten opzichte van de as, beugel, geleider en nabijgelegen onderdelen.

Stap 6: Vergelijk de roller met de geleider

De gids kan informatie onthullen die het wiel zelf niet kan. Fotografeer beide samen indien mogelijk.

Dit proces creëert een duidelijkere referentie voor een leverancier, onderhoudsteam of productontwerper.

Wat gebeurt er als één dimensie iets anders is?

Niet ieder maatverschil betekent automatisch dat een wals niet kan werken. Het effect hangt af van waar het verschil optreedt en hoe het systeem is ontworpen.

Een verandering in een onkritisch extern oppervlak kan weinig praktisch effect hebben. Een verandering in de boring, het loopprofiel of de montagepositie kan veel ingrijpender zijn.

Daarom moet maattolerantie in relatie tot de functie worden overwogen.

Voor vervangingsinkoop is het nuttig om metingen in drie groepen te verdelen:

Deze aanpak maakt de inspectie begrijpelijker en helpt onnodige metingen te voorkomen.

Wanneer moet een aangepaste wals worden overwogen?

Standaardcomponenten kunnen goed werken als het originele ontwerp al een gevestigde rollenconfiguratie volgt.

Een op maat gemaakte rol kan worden overwogen als het bestaande onderdeel een ongebruikelijk profiel, een niet-standaard boring, een speciale montagestructuur, een beperkte installatieruimte of een ontwerp heeft dat moeilijk te matchen is met een beschikbare vervanging.

Maatwerk kan ook zinvol zijn tijdens OEM-ontwikkeling wanneer de rol rond een bepaald frame of een bepaalde geleider moet worden ontworpen.

Voor deze projecten moeten afmetingen worden beschouwd als onderdeel van de volledige mechanische tekening en niet als een op zichzelf staande productspecificatie.

Een leverancier heeft mogelijk informatie nodig over de geleiding, as, montagebeugel, gebruiksomgeving en beoogde beweging voordat hij een geschikt ontwerp bevestigt.

Voor op maat gemaakte katrol- en rollenproductie kunnen fabrikanten zoals HUNE de structuur beoordelen en een component ontwikkelen rond de vereiste montage- en bewegingsomstandigheden. Het productassortiment van HUNE omvat verschillende katrolprofielen en op maat gemaakte katroloplossingen, die relevant kunnen zijn wanneer een standaardcomponent niet past bij de bestaande mechanische opstelling.

Hoe kunnen kopers betere rolinformatie voorbereiden?

Een duidelijk verzoek kan de technische communicatie veel eenvoudiger maken.

In plaats van slechts één meting te verzenden, kunt u een klein informatiepakket voorbereiden met daarin:

• Foto's van de originele roller
• Foto's van de volledige installatie
• Belangrijkste dimensionale metingen
• Wielprofieldetails
• As- of asinformatie
• Begeleid of volg foto's
• Montagemethode
• Toepassingstype
• Vervangings- of nieuwbouwbehoefte
• Verwachte aankoophoeveelheid

Een tekening is handig als deze beschikbaar is, maar in het begin is dit niet altijd nodig. Een fysiek monster en duidelijke foto's kunnen een fabrikant ook helpen het onderdeel te begrijpen.

Een praktische checklist voordat u bestelt

Voordat u de vervanging van de luifelrol bevestigt, dient u de volgende punten door te nemen:

Wiel

• Buitendiameter
• Breedte
• Profiel
• Boring
• Hub-structuur

Montage

• As of as
• Beugelpositie
• Vasthoudmethode
• Beschikbare installatieruimte

Lopende omstandigheden

• Vorm van de gids
• Contactpositie
• Opruiming
• Bewegingsrichting
• Mogelijke gebogen secties

Toepassing

• Type luifel
• Blootstelling aan de buitenlucht
• Frequentie van beweging
• Vervanging of nieuw ontwerp

Voor deze checklist zijn geen ingewikkelde technische berekeningen nodig. Het doel ervan is ervoor te zorgen dat de fysieke relatie tussen de wals en de rest van het systeem duidelijk is voordat een bestelling wordt geplaatst.

Belangrijkste afhaalrestaurants

• Buitendiameter affects the roller's running position within the assembly.
• Wiel width needs to be considered together with contact area and side clearance.
• Boring dimensions should match the shaft, axle, pin, or bearing arrangement.
• Het loopprofiel moet overeenkomen met het geleidings- of contactoppervlak.
• De aspositie kan de hoogte, hoek en beweging van omliggende componenten beïnvloeden.
• Beschikbare installatieruimte should be checked before confirming a replacement.
• Foto's van de rol, de montagestructuur en de geleider kunnen naast metingen ook nuttige informatie verschaffen.
• Aangepaste rollen kunnen worden overwogen wanneer ongebruikelijke profielen, montageconstructies of ruimtebeperkingen het moeilijk maken om standaardcomponenten te matchen.

De juiste dimensie is degene die het hele systeem ondersteunt

De maat van de luifelrol is niet simpelweg een kwestie van het vinden van een wiel met dezelfde buitendiameter. De juiste pasvorm hangt af van hoe verschillende dimensies samenwerken.

Diameter heeft invloed op de looppositie. De breedte heeft invloed op het contact en de speling. De boring bepaalt de asverbinding. Het profiel bepaalt de interactie met de gids. De montageafmetingen bepalen of de rol correct in het geheel kan zitten.

De omringende ruimte is ook belangrijk.

Om die reden is de meest bruikbare aanpak om eerst het volledige mechanisme te inspecteren en vervolgens de afmetingen te identificeren die de installatie en beweging bepalen. Een paar goed gekozen metingen, ondersteund door foto's en toepassingsinformatie, kunnen een veel duidelijkere basis bieden voor vervangingsinkoop of ontwikkeling op maat.

Wanneer de rol wordt behandeld als onderdeel van het luifelsysteem in plaats van als een geïsoleerd wiel, worden maatcontroles veel gemakkelijker te begrijpen. Dat is ook waar een zorgvuldige selectie van componenten kan helpen vermijdbare montageproblemen tijdens montage en onderhoud te verminderen.
