Hoe u een luifelrol kunt meten voordat u een vervanging bestelt

Het vervangen van een luifel rol kan eenvoudig zijn als het originele onderdeel goed wordt gedocumenteerd voordat het wordt verwijderd. Het wiel ziet er misschien eenvoudig uit, maar de grootte ervan is slechts een deel van de informatie die nodig is voor een geschikte vervanging. Het loopprofiel, de middenopening, de montagemethode en de relatie met de geleider kunnen allemaal van invloed zijn op hoe het onderdeel past en werkt.

Neem voordat u een bestelling plaatst even de tijd om de bestaande wals te inspecteren en de belangrijke details vast te leggen. Een eenvoudig meetinstrument, een paar duidelijke foto's en een eenvoudige schets kunnen nuttige informatie opleveren, vooral als het originele onderdeel geen modelnummer of identificatieteken heeft.

De sleutel is om de rol te zien als onderdeel van de complete luifelconstructie, in plaats van het wiel als een geïsoleerd onderdeel te behandelen.

Belangrijkste afhaalrestaurants

• Meet de wielmaat, breedte, middenopening en loopprofiel voordat u een vervanging bestelt
• Inspecteer de montagestructuur en de beschikbare installatieruimte in plaats van alleen het wiel te meten
• Controleer de geleider of het spoor, omdat slijtage of een verkeerde uitlijning de werking van de vervangende rol kan beïnvloeden
• Gebruik duidelijke foto's en een eenvoudige schets om ongebruikelijke vormen of montagemogelijkheden te documenteren
• Houd de originele rol indien mogelijk beschikbaar, vooral als u een niet-standaard of op maat gemaakt onderdeel aanschaft

Waarom nauwkeurige metingen belangrijk zijn

Een vervangingswiel kan er bijna identiek uitzien als het origineel, maar toch verschillen op manieren die de installatie beïnvloeden. Kleine veranderingen in de montageopstelling, het wielprofiel of de middenopening kunnen ervoor zorgen dat het onderdeel niet zoals bedoeld in de bestaande constructie past.

Daarom is visuele vergelijking alleen vaak niet voldoende.

Een nuttige inspectie moet drie gebieden bestrijken:

• Het wiel en zijn loopvlak
• De montageregeling
• De geleider of het oppervlak waar het wiel naartoe beweegt

Samen zorgen deze details voor een duidelijkere beschrijving van het bestaande onderdeel en maken ze de communicatie met een leverancier eenvoudiger.

Voor oudere zonweringsystemen kan deze informatie bijzonder nuttig zijn als er geen onderdeelnummer aanwezig is of als het originele onderdeel niet meer direct verkrijgbaar is.

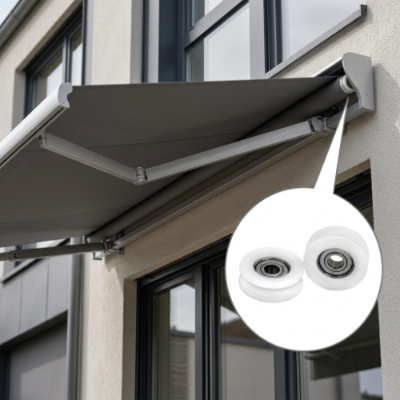

Begin met de volledige montage

Voordat u de rol verwijdert, moet u controleren hoe deze in het luifelmechanisme zit.

Maak meerdere foto's terwijl het onderdeel nog is geïnstalleerd. Voeg de omringende beugel, as, geleider, behuizing of andere onderdelen toe die helpen de positie ervan te tonen.

Een nuttige set foto's kan het volgende omvatten:

• De volledige montage vóór verwijdering
• Een close-up van de rol
• Het zijprofiel
• De voor- en achterkant
• Het montagepunt
• De gids of track
• Componenten in de buurt die de beschikbare ruimte beïnvloeden

Deze beelden bieden context die metingen alleen niet altijd kunnen vastleggen.

Noteer de installatierichting

Sommige wielen zijn symmetrisch, maar andere hebben een bepaalde oriëntatie. Een flens, groef, lageropstelling of montagevoorziening mag slechts aan één kant voorkomen.

Noteer vóór de demontage snel in welke richting het onderdeel is gericht.

Meestal is een foto voldoende. Als er meerdere soortgelijke rollen worden verwijderd, kan een eenvoudig label of schets ook helpen om alles georganiseerd te houden.

Meet de afmetingen van het hoofdwiel

Plaats het onderdeel na verwijdering op een schone, vlakke ondergrond. Het meten van het onderdeel terwijl het is aangesloten op andere hardware kan het moeilijk maken om de juiste referentiepunten te identificeren.

Meestal vormen de hoofdwielafmetingen het uitgangspunt.

Het is niet de bedoeling om alle mogelijke metingen te verzamelen. Concentreer u op afmetingen die beschrijven hoe het onderdeel past en functioneert.

Kijk goed naar het wielprofiel

De buitenmaat geeft slechts een deel van het beeld weer. De vorm van het loopvlak kan net zo belangrijk zijn.

Bekijk het wiel vanaf de zijkant en controleer of het contactoppervlak vlak, afgerond, gegroefd, geflensd of op een andere manier gevormd is.

Een opstaande rand of verzonken gedeelte kan een specifieke relatie hebben met de geleiding. Het kan lastig zijn om deze details over te brengen als je alleen de afmetingen gebruikt, dus een duidelijke zijfoto is handig.

Apart ontwerp van slijtage

Een oudere wals kan gedurende langere tijd aan herhaalde bewegingen zijn blootgesteld. Het oppervlak kan gepolijst, bekrast, afgeplat of anderszins versleten raken.

Ga er niet automatisch van uit dat elk zichtbaar merkteken het originele ontwerp vertegenwoordigt.

Als er een ander passend wiel beschikbaar is dat minder versleten lijkt, vergelijk dan de twee. Verschillen tussen de componenten kunnen helpen aantonen welke kenmerken deel uitmaken van het oorspronkelijke profiel en welke het resultaat zijn van gebruik.

Dit is vooral handig als het loopoppervlak merkbaar is veranderd.

Controleer de middenopening zorgvuldig

Het midden van het wiel verdient bijzondere aandacht omdat het het roterende onderdeel verbindt met de rest van het mechanisme.

Afhankelijk van de constructie kan het midden een lager, bus, metalen inzetstuk, asverbinding of een ander ondersteunend element bevatten.

Identificeer eerst wat er feitelijk aanwezig is voordat u de dimensie vastlegt.

Controleer of:

• Het midden is een eenvoudige opening
• Binnenin is een lager geïnstalleerd
• Er is een bus aanwezig
• De as loopt door het onderdeel
• De as draait mee met het wiel
• Het wiel draait rond een vaste as

Deze verschillen kunnen van invloed zijn op de manier waarop een vervangend onderdeel moet worden geconstrueerd.

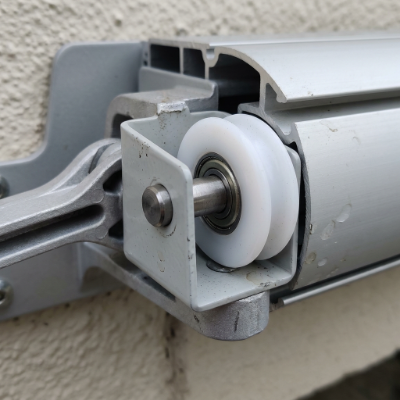

Vergeet de montageconstructie niet

Een van de meest voorkomende fouten bij het zoeken naar vervanging is het concentreren op het wiel, terwijl je de manier waarop het is geïnstalleerd over het hoofd ziet.

Een wiel kan vergelijkbare buitenafmetingen hebben als een ander onderdeel, maar een geheel andere montagemethode gebruiken.

Kijk naar de verbinding tussen de rol en de luifelconstructie.

Het kan worden ondersteund door:

• Een vaste pin
• Een as
• Een schacht
• Een beugel
• Een lager
• Een bus
• Een geïntegreerde behuizing

Maak een foto van het montagegebied vóór de demontage en nog een foto nadat de rol is verwijderd.

Dit maakt het gemakkelijker om de relatie tussen het wiel en de omringende structuur te begrijpen.

Controleer de beschikbare ruimte

Ook de ruimte rondom de wals is de moeite waard om op te nemen.

Zoek naar beugels, afdekkingen, schachten, rails of andere onderdelen in de buurt die de installatie kunnen belemmeren.

Een vervanging hoeft niet alleen te corresponderen met het wiel zelf. Het moet ook werken binnen de beschikbare ruimte in de bestaande montage.

Inspecteer de geleider of het spoor

Het oppervlak waarop het wiel beweegt, kan nuttige informatie over het onderdeel verschaffen.

Zoek naar markeringen die het normale contactgebied weergeven. Hieruit kan soms blijken of het wiel centraal heeft gelopen of zwaarder contact heeft gemaakt met één kant.

Bekijk ook de omringende gids voor:

• Vuil of puin
• Krassen
• Vervorming
• Losse bevestigingsmiddelen
• Ongelijkmatige slijtage
• Veranderingen in de oorspronkelijke vorm

Als de geleider beschadigd of niet goed uitgelijnd is, kan het vervangen van de rol alleen het onderliggende mechanische probleem mogelijk niet oplossen.

Daarom moet de gids tijdens hetzelfde proces worden geïnspecteerd en niet als een afzonderlijk probleem worden behandeld.

Een duidelijke foto kan verklaren wat getallen niet kunnen

Afmetingen zijn belangrijk, maar sommige vormen zijn moeilijk nauwkeurig met cijfers te beschrijven.

Overweeg een rol met een gebogen rand, een verschoven middengedeelte en een kleine montagevoorziening aan één kant. Een lijst met afmetingen kan het onderdeel beschrijven, maar een zijfoto kan de relatie tussen deze kenmerken veel duidelijker laten zien.

Gebruik voor een vervangingsaanvraag foto's met goede verlichting en een eenvoudige achtergrond.

Probeer het volgende op te nemen:

• Eén totaalbeeld
• Eén zijaanzicht
• Eén close-up van het centrum
• Eén weergave van het montagegebied
• Eén foto waarop het onderdeel in zijn oorspronkelijke positie te zien is

Voor visuele referentie kan er ook een liniaal of meetinstrument naast het onderdeel op één foto worden geplaatst.

Wanneer een eenvoudige schets nuttig wordt

Sommige rollen zijn eenvoudig te beschrijven. Anderen hebben ongebruikelijke vormen of montagevoorzieningen die gemakkelijker te begrijpen zijn via een tekening.

Een basisschets hoeft niet te voldoen aan de formele technische tekennormen.

Teken het onderdeel vanaf de voorkant en zijkant en markeer vervolgens de belangrijke afmetingen. Toon de locatie van de as of as en geef het oppervlak aan dat contact maakt met de geleider.

Dit kan helpen bij het beantwoorden van verschillende praktische vragen:

• Waar bevindt zich het roterende centrum?
• Welke kant is naar de beugel gericht?
• Welk oppervlak maakt contact met de gids?
• Welke afmetingen horen bij het wiel?
• Welke afmetingen horen bij de montageconstructie?

Voor op maat gemaakte componenten kan dit type referentie de communicatie veel eenvoudiger maken.

Houd het originele onderdeel beschikbaar

Gooi de oude wals indien mogelijk niet onmiddellijk na het uitvoeren van de metingen weg.

Een fysiek monster kan informatie opleveren die moeilijk in foto's of schriftelijke aantekeningen vast te leggen is. Het kan het daadwerkelijke wielprofiel, de lageropstelling, de montagekenmerken en tekenen van slijtage weergeven.

Dit kan met name handig zijn als het onderdeel ongebruikelijk is of als het oorspronkelijke ontwerp geen gemakkelijk identificeerbaar modelnummer heeft.

Voor fabrikanten en leveranciers die met niet-standaard katrol- en rolcomponenten werken, kan een monster in combinatie met tekeningen, foto's en toepassingsinformatie een nuttig referentiepunt zijn bij het bespreken van een vervangend of aangepast ontwerp.

Een duidelijk vervangingsverzoek voorbereiden

Zodra de inspectie is voltooid, organiseert u de informatie in een eenvoudige specificatie.

Een nuttig onderzoek kan het volgende omvatten:

• Toepassing: Waar het onderdeel wordt gebruikt
• Bestaand onderdeel: Beschrijving en foto's van het originele onderdeel
• Wielinformatie: Belangrijkste afmetingen en loopprofiel
• Centrum informatie: Boring, lager, bus of asopstelling
• Montage-informatie: Beugel, as, pen of behuizingsstructuur
• Gidsinformatie: Foto's of beschrijving van het contactoppervlak
• Conditie: Zichtbare slijtage, scheuren, vervorming of andere schade
• Hoeveelheid: Geschatte aankoopvereiste
• Voorbeeld: Of het originele onderdeel ter referentie kan worden geleverd
• Maatwerk: Of er nu wordt gedacht aan een standaard of maatwerk component

Hierdoor heeft de leverancier een veel duidelijker uitgangspunt dan een enkele foto of één meting.

Voor toepassingen waarbij op maat gemaakte katrollen en rollen betrokken zijn, kan HUNE dit soort maat- en toepassingsinformatie gebruiken bij het bespreken van niet-standaard componentvereisten.

Wat u moet beoordelen voordat u bestelt

Wiel

Controleer de hoofdafmetingen en zorg ervoor dat het loopprofiel correct is vastgelegd.

Centrum

Controleer of het onderdeel een eenvoudige boring, lager, bus, as of een andere interne opstelling gebruikt.

Montage

Vergelijk de oorspronkelijke verbinding met de voorgestelde vervangingsconstructie.

Gids

Zorg ervoor dat het wielprofiel overeenkomt met het oppervlak waarop het werkt.

Installatieruimte

Controleer de omgeving op alles wat de pasvorm of beweging kan beïnvloeden.

Bedrijfsomstandigheden

Houd rekening met de omgeving waarin het onderdeel wordt gebruikt. Buitenzonweringsystemen kunnen te maken krijgen met vocht, stof, temperatuurveranderingen en herhaalde bewegingen. Deze voorwaarden kunnen relevant zijn bij de bespreking van materiaal en constructie.

Een praktische meetchecklist

Voordat u de informatie naar een leverancier verzendt, moet u ervoor zorgen dat u het volgende heeft geregeld:

• Maak een foto van de roller voordat u deze verwijdert
• Noteer de afmetingen van het hoofdwiel
• Controleer het zijprofiel
• Inspecteer de middelste opening
• Identificeer eventuele lagers of bussen
• Noteer de as-, as- of penopstelling
• Fotografeer de montagebeugel
• Inspecteer de geleider of het spoor
• Let op zichtbare slijtage of vervorming
• Controleer de beschikbare installatieruimte
• Maak een eenvoudige schets als het onderdeel een ongebruikelijke vorm heeft
• Houd het originele onderdeel indien mogelijk beschikbaar
• Leg uit hoe en waar de wals wordt gebruikt
• Geef aan of er mogelijk een maatwerkonderdeel nodig is

Veelgestelde vragen

Welke afmetingen moet ik nemen voordat ik een luifelrol bestel? Noteer de wieldiameter, breedte, middenopening, loopprofiel, montageopstelling en beschikbare installatieruimte. Foto's van de volledige montage kunnen voor extra context zorgen.

Is het meten van de buitendiameter voldoende? Nee. De buitenmaat beschrijft slechts een deel van het onderdeel. De middenopstelling, het loopprofiel, de montagestructuur en de relatie met de geleider kunnen ook de compatibiliteit beïnvloeden.

Moet ik de originele rol behouden nadat ik deze heb gemeten? Wanneer mogelijk, ja. Het originele onderdeel kan nuttige informatie verschaffen over het profiel, de montagekenmerken, de interne opstelling en de slijtageconditie, die wellicht moeilijk vast te stellen is met alleen metingen.

Waarom moet ik de roller fotograferen voordat ik deze verwijder? Een geïnstalleerde foto toont de oriëntatie van het onderdeel en de relatie met nabijgelegen beugels, assen, geleiders en andere onderdelen. Deze context kan helpen de vervangingsvereisten te verduidelijken.

Kan een leverancier van een monster een wals op maat maken? Een fysiek monster, gecombineerd met metingen, foto's, toepassingsinformatie en montagedetails, kan nuttige referentie-informatie opleveren bij het bespreken van een niet-standaard of op maat gemaakte wals.

Een goede meting begint bij het hele systeem

Een rol kan een relatief klein onderdeel zijn van een luifelsamenstel, maar de afmetingen en montageverhouding ervan kunnen een direct effect hebben op hoe deze past en beweegt.

Om die reden moet het zoeken naar vervanging beginnen met meer dan de buitendiameter. Het wielprofiel, de middenopstelling, de montagestructuur, de geleider en de beschikbare installatieruimte bieden allemaal nuttige informatie.

Een paar duidelijke foto's en zorgvuldig vastgelegde afmetingen kunnen het proces veel eenvoudiger maken, vooral als het om een ​​ouder of niet-standaard onderdeel gaat.

De praktische aanpak is eenvoudig: inspecteer de volledige constructie, meet de belangrijke gebieden, documenteer de montageopstelling en houd het originele onderdeel indien mogelijk beschikbaar voor vergelijking. Dit geeft zowel kopers als fabrikanten een beter inzicht in het onderdeel en zijn rol binnen het luifelsysteem.
