Als u een schuifdeur van de afgelopen jaren opent, is de kans groot dat het wiel aan de binnenkant van gegoten plastic is in plaats van machinaal bewerkt metaal. Dit is geen marketingtrend die wordt verkleed als innovatie; het weerspiegelt een echte verschuiving in wat spuitgieten kan bieden ten opzichte van traditionele metaalproductie voor dit specifieke onderdeel.
Het productieverschil: materiaal verwijderen versus vormen
Twee fundamenteel verschillende processen
Metalen rollen worden doorgaans geproduceerd door machinale bewerking: snijden, draaien of stampen van een wielvorm uit massief metaal. Spuitgegoten rollen worden geproduceerd door gesmolten hars te vormen in een precisievormholte die precies dezelfde vorm heeft als het voltooide onderdeel.
- Bewerking is subtractief: materiaal wordt stap voor stap verwijderd totdat de uiteindelijke vorm overblijft.
- Vormgeven is vormend: de uiteindelijke vorm wordt rechtstreeks, in één cyclus, gemaakt uit ruwe hars.
Waarom dit onderscheid belangrijk is op productieschaal
- Bewerkingstijdschalen met aantal onderdelen: elke eenheid vereist zijn eigen snijcyclus.
- De gietcyclustijden worden doorgaans gemeten in seconden zodra een mal bestaat, grotendeels onafhankelijk van de ontwerpcomplexiteit.
- Door gereedschapsslijtage bij het bewerken veranderen de afmetingen geleidelijk over een lange productierun, terwijl een stabiele matrijs maatvaste onderdelen produceert, van de eerste tot de laatste eenheid.
Wat dit betekent voor bulkkopers
Voor een handvol aangepaste onderdelen doet dit verschil nauwelijks ertoe. Voor de ordervolumes die typisch zijn voor schuifdeur- en raambeslag (vaak in de duizenden eenheden) worden de cumulatieve verschillen in tijd en consistentie een echte factor in de kosten, doorlooptijd en kwaliteitscontrole.
Groef- en flensgeometrie: ingebouwd in de mal, niet achteraf toegevoegd
Waarom de groefvorm het meest cruciale kenmerk van de rol is
A schuifdeur rol heeft een groef nodig – meestal U-vormig of V-vormig – die correct op de rail past. Het groefprofiel bepaalt:
- Hoe het wiel loopt
- Hoe gelijkmatig de belasting wordt verdeeld
- Hoeveel zijdelingse speling is er tijdens het gebruik
Een groef bewerken versus een groef vormen
Bij de metaalproductie is de groef een afzonderlijke bewerkingsstap die wordt uitgevoerd nadat de basiswielvorm is gevormd, wat tijd en kosten met zich meebrengt naarmate het profiel gedetailleerder wordt.
Bij spuitgieten wordt de groefgeometrie rechtstreeks in de matrijsholte ontworpen. Het wiel komt er al in de juiste vorm uit, zonder extra snijstap.
De rol van de flens
Veel rollen zijn voorzien van een flens (een opstaande lip aan één of beide zijden van het wiel) die zorgt voor extra zijdelingse geleiding en helpt voorkomen dat het wiel zijwaarts van de rail glijdt.
- Geflensde ontwerpen bieden meer stabiliteit op rupsbanden met risico op zijdelingse belasting of een kleine verkeerde uitlijning.
- Ontwerpen met alleen groef bieden lagere rolwrijving wanneer de baan recht en goed onderhouden is.
Zowel flens- als groefprofielen zijn eenvoudig te produceren door middel van het matrijsontwerp, zonder de extra bewerkingscomplexiteit die normaal gesproken vereist is voor een geflensd metalen wiel.
Aangepaste profielen zonder aangepaste bewerkingsinstellingen
Als er eenmaal een mal bestaat voor een specifiek groef- of flensprofiel, brengt het produceren van die vorm geen noemenswaardige kosten met zich mee in vergelijking met een eenvoudiger ontwerp.
Dit is een groot deel van de reden waarom op maat gemaakte groefprofielen – afgestemd op een specifieke raildiameter of hoek – toegankelijker zijn geworden voor OEM-kopers dan onder een puur op bewerking gebaseerd productiemodel.
Het is de moeite waard om hier precies te zijn: een nieuwe mal vereist nog steeds een investering in het ontwerp en de gereedschappen. Wat verandert zijn de doorlopende kosten van het produceren van die aangepaste vorm zodra er gereedschap bestaat: het wordt onderdeel van de standaard gietcyclus, en niet van een gespecialiseerde bewerking die voor elke batch wordt herhaald.
Materieel gedrag: een heel andere reeks afwegingen
Wat Metal te bieden heeft en waar het beperkt is
Metalen rollen bieden een hoge ruwsterkte en zijn zeer geschikt voor zeer zware belastingen. Hun belangrijkste beperking is dat de prestaties grotendeels worden bepaald door de gekozen metaalkwaliteit: hardheid, corrosieweerstand en gewicht bewegen allemaal samen in plaats van onafhankelijk instelbaar te zijn.
Wat technische kunststoffen in plaats daarvan bieden
Spuitgegoten rollen worden gewoonlijk geproduceerd uit POM (acetaal) of versterkt nylon, materialen met goed gedocumenteerde eigenschappen in de kunststoftechniek.
| Ontwerpvereiste | Hoe het materiaal reageert |
|---|---|
| Corrosiebestendigheid in vochtige omgevingen of kustomgevingen | Technische kunststoffen corroderen niet, het verwijderen van een defect metaal moet anders door coating of platering heen komen. |
| Bediening met lage wrijving | POM heeft van nature een lage oppervlaktewrijving, waardoor de afhankelijkheid van vet op de lange termijn wordt verminderd. |
| Trillings- en geluidsdemping | Kunststoffen brengen trillingen over het algemeen minder direct over dan stijf metaal-op-metaal contact. |
| Extra stijfheid zonder extra gewicht | Versterkte (glasvezel) nylon verhoogt de belastingstolerantie zonder het gewicht van staal te evenaren. |
Een belangrijk voorbehoud
Geen van deze eigenschappen maakt plastic universeel ‘beter’ dan metaal. Ze vertegenwoordigen een andere reeks afwegingen. De juiste keuze hangt af van het afstemmen van het materiaal op de feitelijke belasting, omgeving en werkcyclus van de specifieke toepassing, en niet uit gewoonte op één materiaal.
Lager versus geen lager: een ontwerpbeslissing, geen materiële standaard
De algemene misvatting
Het is gemakkelijk om aan te nemen dat 'kunststof rol' automatisch 'geen lager aan de binnenkant' betekent, maar in de praktijk is de vraag of een rol een rollager gebruikt een technische beslissing die los staat van de materiaalkeuze.
Wanneer een massief gegoten wiel zinvol is
- Lichtere deuren, zoals kasten, kasten en kleine binnenwanden
- Matige dagelijkse cyclustellingen in plaats van constant zwaar gebruik
- Prioriteiten rond het verminderen van het aantal onderdelen en de complexiteit van de assemblage
Wanneer een peiling nog steeds de juiste keuze is
- Zwaardere deuren, zoals glazen schuifpanelen aan de buitenkant
- Commerciële toepassingen met veel verkeer en veel verkeer
- Situaties waarin verminderde rolwrijving bij langdurige belasting eerder een functionele vereiste dan een bonus is
Waarom dit onderscheid belangrijk is voor kopers
Het behandelen van 'lager vs. geen lager' als een last-en-cyclus-beslissing - in plaats van een kostenkorting - is wat een goed gespecificeerde gegoten rol onderscheidt van een slecht op elkaar afgestemde rol.
Een lagervrij wiel dat op de juiste manier wordt gebruikt in een lichte toepassing, presteert betrouwbaar. Hetzelfde wiel dat op een zware, hoge cyclusdeur wordt gebruikt, zou waarschijnlijk ondermaats presteren, ongeacht hoe goed het was gevormd.
Oppervlakteafwerking en vormkwaliteit: details die gemakkelijk over het hoofd worden gezien
Waarom oppervlakteconsistentie net zo belangrijk is als vorm
Zelfs een correct gevormde rol kan lawaai, trillingen of voortijdige slijtage veroorzaken als de afwerking van het contactoppervlak inconsistent is. Bij spuitgieten wordt de oppervlakteafwerking grotendeels bepaald door de matrijskwaliteit en procesbeheersing, in plaats van te variëren met de slijtage van het gereedschap, zoals bij machinale bewerking het geval is.
Wat u moet controleren bij het beoordelen van een gegoten monster
- Zichtbare flitslijnen of naden, die kunnen wijzen op een verouderende of slecht onderhouden schimmel
- Consistente textuur over het hele contactoppervlak van het wiel, zonder ruwe plekken of putjes
- Dimensionale consistentie tussen meerdere monsters uit dezelfde batch, niet slechts een enkel 'held'-monster
Veelvoorkomende mythen die de moeite waard zijn om te corrigeren
Mythe: Plastic rollen zijn slechts een goedkoper alternatief voor metaal
Materiaalkeuze heeft invloed op de corrosieweerstand, het geluidsgedrag en de wrijvingseigenschappen. Het is een prestatiebeslissing en niet louter een kostenbesparing.
Een goed op elkaar afgestemde gegoten rol kan in de juiste toepassing beter presteren dan een slecht op elkaar afgestemde metalen rol.
Mythe: Een lagervrije rol is automatisch van mindere kwaliteit
Een massief gegoten wiel zonder lager is een bewuste ontwerpkeuze die geschikt is voor lichtere toepassingen met een lagere cyclus, en niet voor een downgrade.
Het gebruik ervan buiten dat beoogde bereik veroorzaakt prestatieproblemen, niet de afwezigheid van een lager zelf.
Mythe: Op maat gemaakte groefprofielen betekenen altijd hoge minimumbestellingen
Als er eenmaal een mal bestaat, voegt het produceren van een specifieke groef- of flensvorm weinig lopende kosten met zich mee.
De investering vooraf in tooling is de echte overweging, en deze schaalt redelijker in vergelijking met de typische B2B-bulkordervolumes dan de meeste mensen aannemen.
Waar metal nog steeds zinvol is
Een evenwichtige kijk moet erkennen waar machinaal bewerkte of metalen rollen de betere keuze blijven.
- Toepassingen met zeer hoge belasting, zoals zware industriële deuren en poorten, waarbij de sterkte van de grondstoffen de primaire vereiste is
- Omgevingen met extreme temperaturen die buiten het praktische werkingsbereik van standaard technische harsen vallen
- Op maat gemaakte series met een zeer laag volume, waarbij investeringen in matrijsgereedschappen niet gerechtvaardigd zijn bij een kleine productiehoeveelheid
De vergelijking gaat niet over het feit dat één materiaal universeel superieur is; het gaat erom de productieaanpak af te stemmen op de daadwerkelijke belasting, de omgeving en het ordervolume.

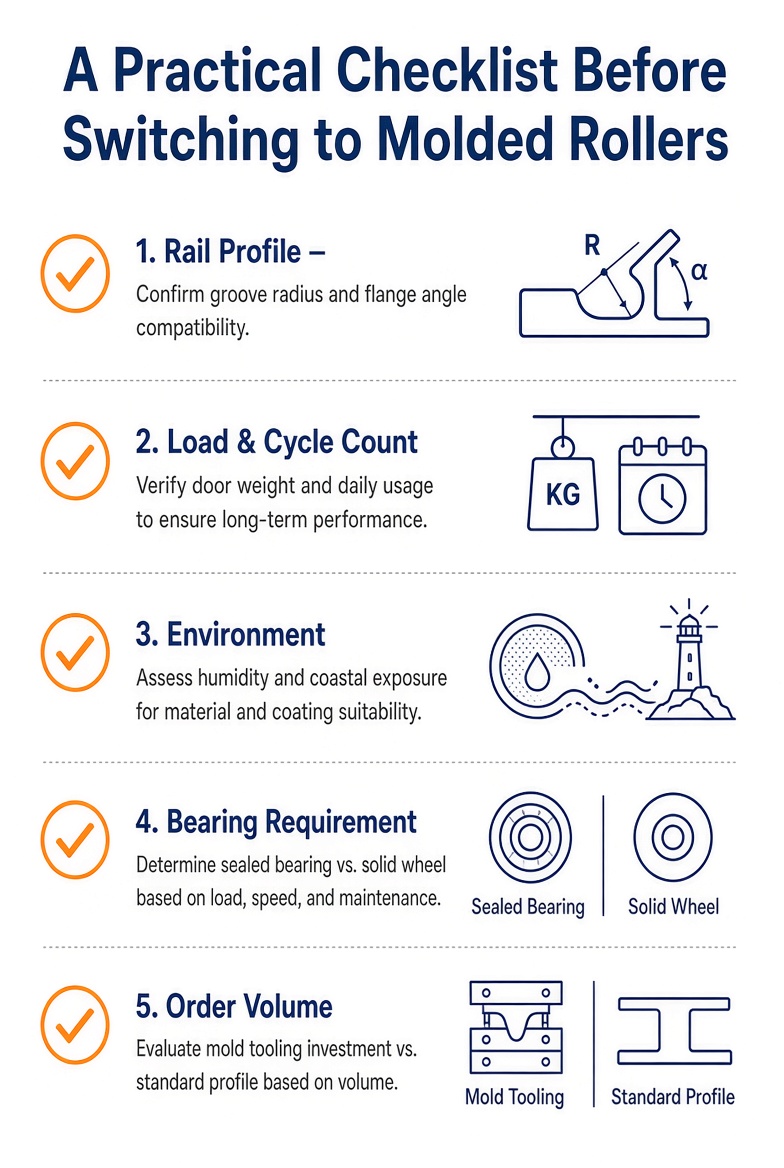

Een praktische checklist voordat u overstapt op gegoten rollen
Voordat u een spuitgietrol specificeert of overschakelt, helpt het om het volgende te bevestigen:
Veelgestelde vragen
Zijn spuitgegoten rollen minder duurzaam dan metalen rollen?
Niet inherent.
De duurzaamheid hangt af van de keuze van de hars, de wanddikte en het ontwerp, afgestemd op de werkelijke belastings- en cyclusvereisten. Een goed gespecificeerde gegoten rol kan in veel residentiële en licht commerciële toepassingen langer meegaan dan een slecht passende metalen rol.
Kunnen spuitgegoten rollen buiten- en kustomgevingen aan?
Over het algemeen wel.
Ze presteren in dit specifieke opzicht doorgaans beter dan ongecoat metaal, omdat technische kunststoffen niet corroderen zoals onbehandeld staal dat doet.
Is het duur om een groefprofiel op maat te krijgen met spuitgieten?
De kosten van de matrijs vooraf zijn een reële factor, maar als de matrijs eenmaal bestaat, kost het produceren van een aangepast profiel bijna hetzelfde als het produceren van een standaardprofiel.
Het kostenverschil komt vooral tot uiting bij lage ordervolumes, niet bij typische bulkhoeveelheden.
Slaan alle spuitgegoten rollen het lager over?
Nee.
Velen gebruiken nog steeds een ingeperst lager voor toepassingen met een hogere cyclus of zwaardere belasting.
Een lagervrij ontwerp is een specifieke keuze die geschikt is voor lichter gebruik, en geen universeel kenmerk van gegoten rollen.
De praktische afhaalmaaltijd
De verschuiving naar spuitgegoten rollen bij de productie van schuifdeuren komt neer op een aantal gevestigde factoren: een onderdeel rechtstreeks in zijn uiteindelijke vorm vormen in plaats van het te snijden, een groef- en flensgeometrie in de mal zelf inbouwen en profiteren van de echte weerstand van technische kunststoffen tegen corrosie en een lagere basislijnwrijving.
Niets van dit alles maakt gegoten rollen tot een universele vervanging voor metaal. Voor zeer hoge belastingen of extreme omgevingen heeft metaal nog steeds een duidelijk voordeel.
Voor het merendeel van de residentiële en licht-commerciële schuifdeurtoepassingen is het echter bepalend of een gegoten rol presteert zoals het hoort te presteren, zoals het hars, het groefontwerp en de lagerkeuze met de werkelijke rail- en belastingsvereisten.
