Wat is het verschil tussen geleidewielen en looprollen

Geleidewielen en looprollen kunnen er vrijwel identiek uitzien als ze op een werkbank zitten. Beide zijn rond. Beide kunnen lagers bevatten. Beide kunnen tegen een rail, profiel of ander bewegend oppervlak lopen.

Dat is waar de verwarring begint.

In een echte machine kunnen deze twee componenten heel verschillende taken vervullen. Een geleidewiel wordt vaak gebruikt om een ​​bewegend onderdeel op koers te houden, terwijl een looprol kan zijn ontworpen om langs een bepaald spoor te lopen terwijl hij een deel van de werklast draagt ​​of overbrengt. Bij sommige apparatuur kan één component zelfs beide functies vervullen.

Wat is het praktische verschil tussen een geleidewiel en een looprol?

Het antwoord komt minder neer op de naam die op een productpagina wordt afgedrukt, maar meer op de manier waarop het wiel samenwerkt met de machine eromheen.

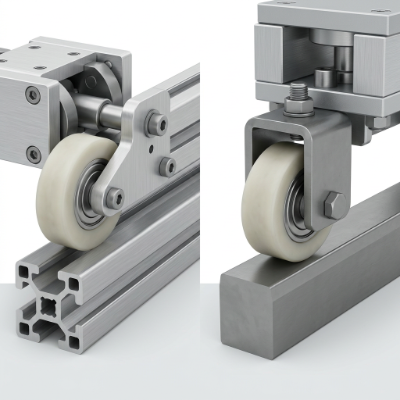

Geleidewiel versus looprol in één oogopslag

Voordat we naar de details kijken, helpt het om de basisrollen te scheiden.

Overweging	Geleidewiel	Looprol
Hoofdrol	Helpt bij het controleren van beweging of uitlijning	Loopt langs een gedefinieerd spoor of rail
Contacteer	Kan in contact komen met een rail, paneel, rand of profiel	Meestal ontworpen rond een specifiek baanoppervlak
Functie laden	Kan een lading geleiden, stabiliseren of een deel ervan dragen	Combineert vaak rolbewegingen met lastoverdracht
Typische structuur	Wiel, lager, as of montageopstelling	Rollichaam, lager, tapeind, as of montagestructuur
Profiel	Plat, gegroefd, geflensd of op maat gemaakt	Vaak gekoppeld aan een track- of cam-profiel
Ontwerpfocus	Bewegingscontrole en uitlijning	Baancontact, rolbeweging en lastoverdracht

Dit zijn algemene verschillen en geen strikte branchedefinities. Machinebouwers gebruiken de termen vaak anders, en een onderdeel dat in de ene toepassing wordt beschreven als een geleidewiel, kan in een andere toepassing een looprol worden genoemd.

De belangrijke vraag is: wat doet het wiel eigenlijk in het mechanisme?

Wat doet een geleidewiel?

Een geleidewiel houdt zich vooral bezig met richting.

Stel je een beweegbaar paneel voor dat langs een frame beweegt. Zonder enige vorm van begeleiding kan het paneel zijwaarts bewegen, tegen de omringende structuur schuren of geleidelijk van het beoogde pad afdrijven.

Een geleidewiel helpt die beweging te controleren.

Het kan langs een rail, in een kanaal, tegen een zijoppervlak of langs een ander deel van de machine lopen. Afhankelijk van het ontwerp kan het ook een deel van het bewegende gedeelte ondersteunen.

Begeleiding betekent niet altijd draaglast

Dit is een gemakkelijk te missen onderscheid.

Sommige geleidewielen houden voornamelijk een bewegend geheel uitgelijnd. Zij dragen niet noodzakelijkerwijs het volle gewicht van die vergadering.

Een bewegende wagen kan bijvoorbeeld aparte wielen hebben die het gewicht ondersteunen en kleinere wielen die hem gecentreerd op de baan houden. Beide zijn rollende componenten, maar hun mechanische verantwoordelijkheden zijn verschillend.

Dat verschil heeft invloed op de manier waarop het wiel moet worden ontworpen.

Een wiel dat hoofdzakelijk voor zijdelingse geleiding wordt gebruikt, kan andere eisen stellen dan een wiel dat naar verwachting een substantieel deel van de bewegende constructie zal ondersteunen.

Wat is dan een looprol?

Een looprol is over het algemeen ontworpen rond een gedefinieerd looppad.

Het spoor kan een rail, nok, geleidingsprofiel of speciaal gevormd oppervlak zijn. De wals volgt dat pad terwijl de machine beweegt.

Bij veel ontwerpen brengt de rol ook de belasting over tussen het bewegende geheel en de baan. Dat betekent dat het contactoppervlak, de lageropstelling, de montagestructuur en het rolprofiel allemaal nauw met elkaar verbonden raken.

Een looprol is dus niet zomaar een wiel dat toevallig een rail raakt.

De baan is onderdeel van het ontwerp.

Als de baan een bepaalde vorm heeft, moet de wals met die vorm werken. Als de rol door een tapeind of as wordt gemonteerd, moet de omringende structuur ook die verbinding mogelijk maken.

Het echte verschil manifesteert zich vaak aan het contactoppervlak

Als je twee wielen hebt die op elkaar lijken, kijk dan wat ze raken.

Dat vertelt u meestal meer dan de productnaam.

Een geleidewiel kan tegen de zijkant van een profiel lopen om te voorkomen dat een wagen zijwaarts beweegt. Een ander kan in een groef zitten en helpen een bewegend gedeelte gecentreerd te houden.

Een looprol daarentegen is vaak ontworpen om een ​​bepaald spooroppervlak te volgen. Het buitenprofiel kan specifiek voor dat grensvlak worden gevormd.

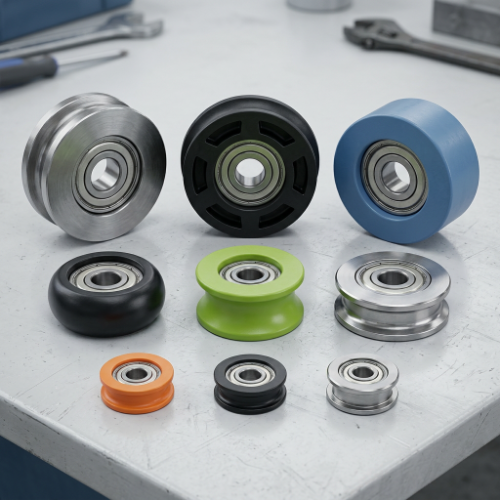

Gemeenschappelijke contactregelingen

In industriële apparatuur kunnen verschillende arrangementen voorkomen:

• Plat wiel tegen een vlak loopvlak
• Gegroefd wiel rond een rail of passend profiel
• Flenswiel naast een spoor
• Bol of hol wiel tegen een passend oppervlak
• Wals volgt een nok of gevormd spoor
• Aangepast wielprofiel voor een gespecialiseerd mechanisme

De vorm van het wiel mag niet onafhankelijk van het pasoppervlak worden gekozen.

Een groef die er in een catalogus geschikt uitziet, werkt mogelijk niet met een echte rail als de contactrelatie anders is.

Een eenvoudig voorbeeld: één rijtuig, meerdere taken

Beschouw een kleine industriële wagen die langs een frame beweegt.

Het rijtuig moet vooruit en achteruit rijden. Het moet ook gecentreerd blijven en voorkomen dat het optilt of zijwaarts verschuift.

De machine kan meerdere rollende componenten gebruiken.

Eén groep draagt ​​het rijtuig door de hoofdrijrichting. Een andere groep zorgt voor zijgeleiding. Een derde contactpunt kan overmatige verplaatsing van de baan voorkomen.

Al deze componenten rollen, maar ze vervullen niet noodzakelijkerwijs dezelfde taak.

Dit is de reden waarom het vervangen van elk wiel door hetzelfde type problemen kan veroorzaken.

De mechanische rol is belangrijker dan het feit dat ze allemaal rond zijn.

Waar lagers in het verschil passen

Lagers zijn een andere reden waarom geleidewielen en looprollen er hetzelfde uit kunnen zien terwijl ze zich anders gedragen.

Een lager zorgt ervoor dat het wiel of de rol rond zijn as of bevestigingspunt kan draaien. Maar het lager bepaalt niet de gehele functie van het onderdeel.

Het buitenwiel moet nog steeds goed contact maken met de baan of het geleidingsoppervlak.

Een handige manier om over de montage na te denken is:

• Lager: ondersteunt rotatie
• Wielprofiel: Beheert contact
• As of montage: Verbindt het onderdeel met de machine
• Baan- of geleidingsoppervlak: definieert het looppad

Als een deel van die relatie verkeerd is, kan het veranderen van een ander deel het probleem mogelijk niet oplossen.

Een lager kan bijvoorbeeld vrij ronddraaien terwijl het wiel nog steeds tegen een ongeschikt spoor schuurt.

Laadrichting kan het ontwerp veranderen

Een wiel ziet er van buiten misschien eenvoudig uit, maar krachten in de machine kunnen vanuit verschillende richtingen komen.

Afhankelijk van de uitrusting kan de wals last hebben van:

• Radiale belasting
• Zijdelingse belading
• Axiale kracht
• Veranderende kracht tijdens beweging
• Trillingen
• Intermitterende impact
• Gecombineerd laden

Een geleidewiel dat voornamelijk de zijwaartse beweging regelt, kan andere mechanische vereisten hebben dan een looprol die een bewegende wagen draagt.

Dit is een reden waarom de selectie van industriële rollen moet beginnen met de toepassing en niet met de buitendiameter of het uiterlijk van het wiel.

Waarom spoorvorm zo belangrijk is

De baan en de rol vormen een werkend paar.

Stel dat een baan een gebogen loopvlak heeft. Een plat wiel zal een andere contactconditie creëren dan een wiel dat is ontworpen om bij die curve te passen.

Op dezelfde manier heeft een gegroefd wiel een compatibel spoor nodig. Als de groef te los zit, kan het wiel ongewenste zijwaartse bewegingen maken. Als het contact te beperkend is, kan beweging moeilijk worden.

Hetzelfde principe geldt voor op maat gemaakte industriële apparatuur.

Denk na over het hele hardlooppad

Inspecteer niet alleen het rechte gedeelte.

Controleer wat er gebeurt als de wals:

1. Begint te bewegen.
2. Bereikt normaal reizen.
3. Verandert van richting.
4. Passeert een gewricht of overgang.
5. Voert een gebogen sectie in.
6. Stopt onder belasting.

Een wiel dat zich in één sectie goed gedraagt, kan anders reageren als de geometrie verandert.

Voor fabrikanten van apparatuur is dit vooral handig tijdens het testen van prototypes.

Geleidewiel of looprol: welke heeft uw machine nodig?

1. Controleert het onderdeel voornamelijk de uitlijning?

Als het hoofddoel is om te voorkomen dat een paneel, wagen, riem, kabel of ander bewegend gedeelte gaat afdrijven, kan een geleidewiel de rol nauwkeuriger beschrijven.

2. Loopt het wiel rechtstreeks langs een bepaald spoor?

Als de rol een rail, nok of gevormd looppad volgt als onderdeel van de beweging van de machine, kan een looprol de nuttigere omschrijving zijn.

3. Draagt ​​het een deel van de lading?

Als het wiel een aanzienlijk deel van de belasting van het bewegende geheel op het spoor overbrengt, moet dat in de ontwerpbespreking worden meegenomen.

4. Komt het profiel overeen met de track?

Een gespecialiseerde groef, flens of gebogen profiel suggereert dat het wiel en het loopvlak als één interface moeten worden beschouwd.

5. Maakt het onderdeel deel uit van een aangepast mechanisme?

Als de bestaande machine een speciale as, beugel, beperkt installatiegebied of een ongebruikelijk rupsprofiel heeft, vertelt een standaardcatalogusbeschrijving mogelijk niet het hele verhaal.

Wat moet er in een rolonderzoek worden opgenomen?

Bij de aanschaf van een geleidewiel of looprol voor industriële apparatuur is een korte beschrijving van de toepassing veel nuttiger dan alleen een productnaam.

Een leverancier of een technisch team zal doorgaans verschillende delen van het mechanisme moeten begrijpen.

Informatie	Waarom het helpt
Machinale toepassing	Toont de werkelijke rol van de component
Loopoppervlak	Definieert de relatie tussen wiel en spoor
Wiel profiel	Helpt contactgeometrie vast te stellen
Montagemethode	Laat zien hoe het onderdeel op de machine wordt aangesloten
Richting laden	Helpt de krachtoverdracht te begrijpen
Bewegingspatroon	Geeft aan hoe de wals werkt
Materiële omgeving	Ondersteunt materiaalkeuze
Beschikbare ruimte	Helpt interferentie tijdens de installatie te voorkomen
Bestaand monster	Handig bij het ontwikkelen van een vervanger
Tekening of foto	Maakt de montage gemakkelijker te begrijpen

Een bestaand monster kan bijzonder nuttig zijn als de machine al in productie is.

Zelfs als het originele onderdeel versleten is, kunnen de montagewijze en het contactprofiel nuttige aanwijzingen opleveren.

Kan één rol zowel als geleidewiel als looprol werken?

Ja, afhankelijk van het machineontwerp.

De voorwaarden sluiten elkaar niet uit.

Een rol kan een bewegend geheel geleiden en tegelijkertijd een deel van de lading dragen. In een ander ontwerp kan een wiel een spoor volgen en voornamelijk voor positionering zorgen.

Deze overlap is één van de redenen dat de terminologie verwarrend kan worden bij de aanschaf van componenten.

Bij maatwerkapparatuur is het vaak beter om de functie direct te beschrijven.

Bijvoorbeeld:

"Rol volgt een rail en ondersteunt de wagen."

Of:

"Het wiel houdt het paneel uitgelijnd tegen de zijgeleider."

Dat soort beschrijving geeft een technisch team veel nuttiger informatie dan alleen maar zeggen: "Ik heb een geleidewiel nodig."

Wanneer maatwerk onderdeel wordt van de oplossing

Niet elke machine kan een standaardwiel gebruiken.

Het probleem ligt misschien niet aan het wiel zelf. Het kan de combinatie zijn van wiel, lager, as, beugel, spoor en beschikbare ruimte.

Een op maat gemaakte wals kan worden overwogen als de apparatuur:

• Een niet-standaard hardloopprofiel
• Een speciale groef of flens
• Beperkte montageruimte
• Een bijzondere schachtopstelling
• Een specifieke lagerpositie
• Een bijzondere materiaalvereiste
• Een combinatie van geleidings- en lastondersteunende functies

Maatwerk betekent niet noodzakelijkerwijs dat het hele mechanisme opnieuw moet worden ontworpen.

Soms beperkt de verandering zich tot het wielprofiel. Bij een ander project moet mogelijk de lageropstelling of montageverbinding worden gewijzigd.

Het uitgangspunt moet altijd de machine zijn.

Een betere manier om de twee te vergelijken

Als u geleidingswielen en looprollen vergelijkt voor een nieuw project, probeer ze dan te beschrijven in termen van functie in plaats van categorie.

Vraag	Wat u te weten kunt komen
Wat beweegt?	Paneel, wagen, riem, kabel, materiaal of een ander samenstel
Wat blijft vast?	Rail, frame, profiel, geleider of spoor
Waar vindt contact plaats?	Boven-, onder-, zijkant-, groef- of meerdere oppervlakken
Wat regelt het wiel?	Richting, uitlijning, belasting of een combinatie
Hoe wordt het gemonteerd?	As, tapeind, beugel, behuizing of geïntegreerde structuur
Wat gebeurt er tijdens beweging?	Rechtdoor rijden, achteruitrijden, bochten, trillingen of veranderende belasting

Zodra deze antwoorden duidelijk zijn, wordt het verschil tussen een geleidewiel en een looprol veel gemakkelijker te begrijpen.

Veelgestelde vragen

Zijn geleidewielen en looprollen hetzelfde?

Niet altijd. Beide zijn rollende componenten, maar hun functies kunnen verschillen. Een geleidewiel kan voornamelijk de uitlijning regelen, terwijl een looprol vaak een bepaald spoor volgt en ook een deel van de werklast kan overbrengen.

Kan een geleidewiel een last dragen?

Ja. Afhankelijk van het machineontwerp kan een geleidewiel enige belasting dragen. De daadwerkelijke laadfunctie moet echter worden bevestigd door het volledige mechanisme in plaats van te worden afgeleid uit de naam.

Heeft de spoorvorm invloed op de rolselectie?

Ja. Het spoor bepaalt hoe het wiel contact maakt met de machine. Platte, gegroefde, gebogen, geflensde en gesloten loopvlakken kunnen verschillende wielprofielen en montagemogelijkheden vereisen.

Waarom is het lager belangrijk?

Het lager ondersteunt de rotatie van het wiel rond het bevestigingspunt. De pasvorm, positie en relatie met de as en het wiel kunnen van invloed zijn op de werking van het volledige samenstel.

Kan een aangepast geleidewiel ook als looprol worden gebruikt?

Dat kan, afhankelijk van het ontwerp en de werkomstandigheden. Als het onderdeel de beweging moet geleiden en tegelijkertijd de belasting via een spoor moet dragen of overbrengen, moeten deze functies tijdens de ontwikkeling samen worden overwogen.

Het verschil tussen een geleidewiel en een looprol is aan de buitenkant niet altijd duidelijk te zien. Beide kunnen vergelijkbare wiellichamen, lagers, assen en materialen gebruiken.

Het duidelijkere onderscheid komt voort uit de taak die elk onderdeel vervult.

Een geleidewiel houdt zich doorgaans bezig met het gecontroleerd en uitgelijnd houden van de beweging. Een looprol is meestal ontworpen rond een gedefinieerd looppad en kan ook belasting via dat spoor ondersteunen of overbrengen.

Maar echte machines zijn niet altijd even netjes. Eén wals kan meerdere functies tegelijk uitvoeren.

Voor apparatuurontwerpers en inkoopteams is de praktische aanpak het beschrijven van de volledige werksituatie. Kijk naar de baan, het contactoppervlak, de bewegingsrichting, de belasting, de montagestructuur, de lageropstelling, de beschikbare ruimte en de werkomgeving.

Zodra deze details worden begrepen, wordt de productnaam minder belangrijk. De wals kan dan worden ontworpen rond wat de machine eigenlijk moet doen.
