Het kiezen van een rollager voor een rupsbandsysteem klinkt eenvoudig genoeg, totdat je het daadwerkelijk probeert. Er is de vorm van de groef waar je aan moet denken, de spoorbreedte, hoeveel gewicht het ding moet dragen, en ergens in het midden moet je ook uitvinden hoeveel bewegingsruimte goed is voordat de wals begint te ratelen of, erger nog, helemaal vastloopt. Als je dit allemaal verkeerd doet, zit je vast met een roller die ofwel vastloopt in de baan, ofwel zo veel speling heeft dat hij elke keer rammelt als hij beweegt.
Waarom de pasvorm tussen rol en baan er eigenlijk toe doet
Een U-groefrol is in feite een wiel met een kanaal dat rond de buitenrand is uitgesneden, gebouwd om langs een rail te rijden. Die groef zorgt ervoor dat de rol niet zijwaarts wegglijdt terwijl hij heen en weer rolt. Maak de groef te breed in vergelijking met de baan, zodat de wals tijdens het bewegen naar links en rechts kan dwalen. Dat ronddwalen veroorzaakt wiebelen, vervolgens ongelijkmatige slijtage en uiteindelijk een geluidsprobleem dat alleen maar erger wordt naarmate je het langer laat staan. Als je te smal gaat, blijft de rol tegen de randen van de baan plakken, waardoor hij sleept in plaats van rolt.
Geen van beide uitkomsten is geweldig. Wiebelen oefent een ongelijkmatige druk uit op het lager dat zich in de rol bevindt, en door die druk verslijt het sneller dan zou moeten. Het binden zorgt intussen voor een constante wrijving waartegen wat het mechanisme aandrijft, de motor of de hand, elke keer opnieuw moet duwen. Dat verslijt de dingen ook sneller, en eerlijk gezegd zorgt het ervoor dat alles stijf en onhandig aanvoelt in gebruik.
De pasvorm hier is dus niet een klein detail waar je naar kunt kijken en voorbij kunt gaan. Het is eigenlijk de hele basis voor de vraag of het systeem functioneert zoals het hoort.
Eerst een echte meting krijgen van uw spoorbreedte
Voordat u zelfs maar naar de rollen kijkt, is het de moeite waard een paar minuten te besteden aan het nauwkeurig meten van de baan zelf. Spoorbreedte betekent meestal de dikte van de rail waar de rolgroef omheen moet wikkelen, en deze kan verschuiven afhankelijk van het materiaal, de manier waarop het spoor is gemaakt of zelfs kleine verschillen tussen productiebatches.
Meet meer dan één keer
Met een meetlint kom je in de marge, maar remklauwen geven een veel betrouwbaarder getal als precisie hier echt van belang is. Controleer de track op een handvol plekken langs de lengte in plaats van slechts één, aangezien sommige tracks niet perfect consistent zijn van begin tot eind, vooral oudere tracks die al enig gebruik hebben gezien.
Kijk terwijl je toch bezig bent of er coating, verf of roest op het baanoppervlak zit. Dat spul voegt een kleine hoeveelheid dikte toe die waarschijnlijk niet wordt weerspiegeld in het originele specificatieblad. Een roller die prima leek te passen op een kale, pas aangelegde baan, kan wat strak aanvoelen als er later een coating op wordt aangebracht.
Spoorvormen zijn niet allemaal hetzelfde
Tracks hebben verschillende vormen, en die vorm verandert welk soort groefprofiel er daadwerkelijk mee werkt.
| Vorm volgen | Waar je het meestal zult zien | Waar u op moet letten |
|---|---|---|
| Platte rail | Schuifdeuren, ladesystemen | De groefdiepte is belangrijker dan de exacte breedtetolerantie |
| Afgeronde rail | Gordijnrails, verlichtingsarmaturen | De groefcurve moet de vorm van de rail nauwgezet volgen |
| Schuine of V-vormige rail | Industriële schuifopstellingen | De groefhoek moet in één lijn liggen met de railhoek |
| Vierkante randrail | Kasthardware, kleinere mechanismen | Iets vergevingsgezinder wat betreft breedtetolerantie |
Als je eenmaal weet met welke vorm je te maken hebt, kun je bepalen welk soort roller echt zal werken, omdat iets dat voor een platte rail is gebouwd meestal niet goed presteert op een ronde of schuine rail.
De juiste groefbreedte bepalen
Als u eenmaal de spoorbreedte kent, is de volgende vraag hoeveel speling de groef nodig heeft in verhouding tot dat aantal. Dit is eigenlijk waar de meeste besluitvorming plaatsvindt, en het is ook waar mensen de neiging hebben om dingen te overdenken of er niet genoeg over na te denken.
Een beetje speling is eigenlijk normaal
Het voelt misschien alsof de groove de baan zo strak mogelijk moet omsluiten, maar er wordt een klein gat verwacht, en eerlijk gezegd noodzakelijk. Geen speling klinkt ideaal op papier, maar thermische uitzetting, kleine problemen met de uitlijning of kleine productieverschillen kunnen ervoor zorgen dat een roller zonder enige bewegingsruimte onverwachts vastloopt. Door een kleine opening blijft de wals soepel bewegen, zelfs als de omstandigheden niet perfect consistent zijn.
Dat gezegd hebbende, te veel ruimte verslaat het hele punt van het hebben van een groove. Overmatige speling tussen de groefwanden en de randen van de rupsbanden zorgt ervoor dat de rol heen en weer schuift terwijl hij beweegt, en dat is precies de eerder genoemde schommeling en ongelijkmatige slijtage.
Hoeveel speling hangt af van de taak
In plaats van naar een getal te gissen, helpt het om na te denken over de speling op basis van waarvoor de wals daadwerkelijk wordt gebruikt.
- Lichtere klussen, zoals kleine lades of gordijnrails, kunnen meestal wegkomen met een iets lossere pasvorm, omdat de belasting minimaal is en eventuele wiebelen sowieso nauwelijks merkbaar is.
- Zwaardere of meer industriële opstellingen hebben doorgaans nauwere toleranties nodig, omdat zelfs een kleine hoeveelheid zijspeling duidelijk wordt zodra er echt gewicht bij betrokken is.
- Opstellingen buitenshuis of alles wat wordt blootgesteld aan temperatuurschommelingen profiteren meestal van iets meer ruimte dan een klimaatgecontroleerde binnentoepassing nodig zou hebben, omdat materialen uitzetten en krimpen als de temperatuur verandert.
De meeste fabrikanten vermelden voor elk rollenmodel een spoorbreedtebereik in plaats van één exact getal, en dat is precies waarom. Als u uw gemeten breedte vergelijkt met dat bereik, in plaats van aan te nemen dat er één perfecte pasvorm is, krijgt u meestal betere resultaten.

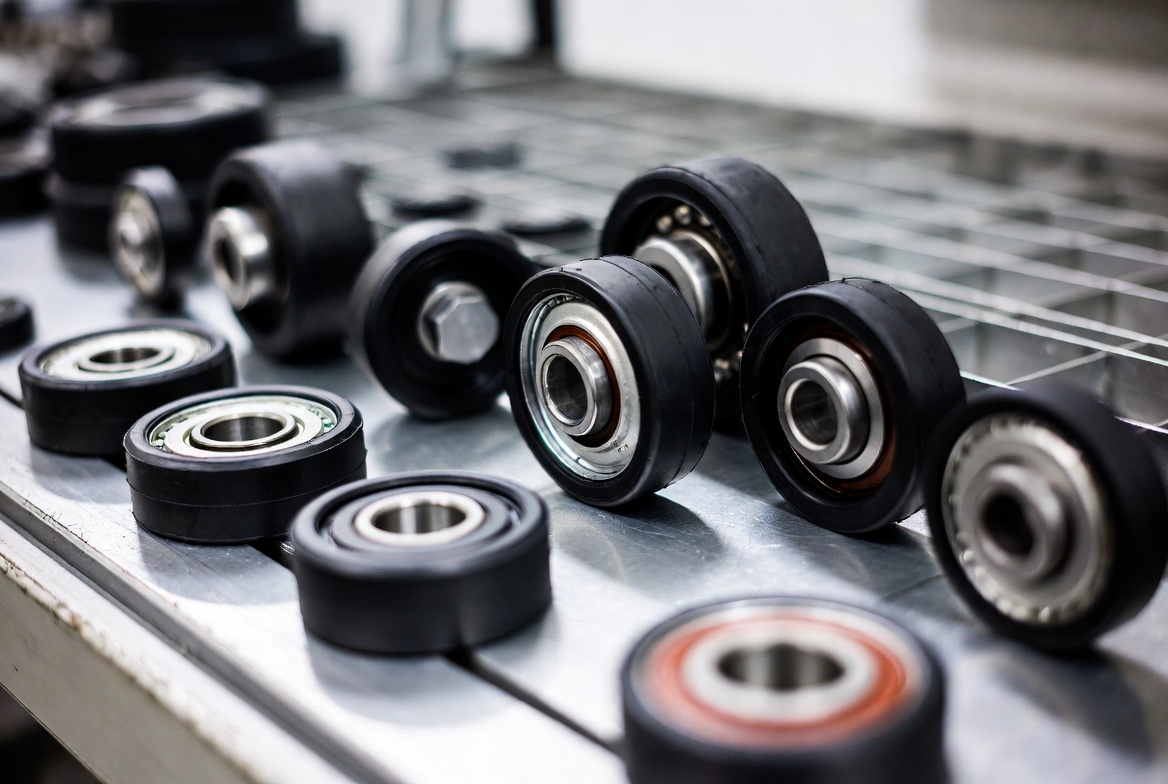

Het lager binnenin is net zo belangrijk
Groefbreedte is slechts een deel van de vergelijking. Wat er in de roller gebeurt en hoeveel gewicht of kracht hij moet kunnen verwerken, speelt ook een rol bij de vraag of een bepaalde roller daadwerkelijk werkt voor uw opstelling.
Kogellagers en glijlagers
De meeste U-groefrollen gebruiken kogellagers of glijlagers, ook wel bushing-stijl genoemd, erin.
Kogelgelagerde rollen rollen over het algemeen met minder weerstand, waardoor ze een veelgebruikte keuze zijn voor dingen die de hele dag veel bewegen; schuifdeuren en transportbandopstellingen zijn typische voorbeelden.
Glijlagerrollen zijn doorgaans eenvoudiger gebouwd en kunnen, afhankelijk van de belasting, prima overweg met bepaalde omstandigheden, hoewel ze vaak regelmatiger moeten worden gesmeerd om te voorkomen dat er in de loop van de tijd wrijving ontstaat.
Er is geen automatische winnaar tussen de twee. Het komt er echt op neer hoe vaak de roller wordt gebruikt, wat hij vervoert en in wat voor soort omgeving hij staat.
Vergeet niet uit welke richting de lading komt
Naast het lagertype is het ook de moeite waard om na te denken over de richting waaruit de lading de wals raakt. Sommige rollen zijn voornamelijk gebouwd om het gewicht te verwerken dat recht naar beneden wordt gedrukt, terwijl andere zijn ontworpen om ook zijwaartse belasting aan te kunnen, wat betekent dat de kracht onder een hoek wordt geduwd in plaats van recht naar beneden, die naar boven komt wanneer een baan een bocht maakt of wanneer wat erlangs beweegt de neiging heeft om te leunen of te verschuiven.
Als uw baan een bocht maakt, of als het object dat erop rijdt de neiging heeft om te kantelen, wordt het zijlaadvermogen belangrijker. Als je in een dergelijke opstelling een wals puur op basis van het gewicht in rechte lijn kiest, heeft dit de neiging de groefranden sneller te verslijten dan verwacht.
Fouten die steeds weer opduiken
Een handvol problemen duikt keer op keer op als mensen in de problemen komen nadat ze nieuwe rollen hebben geplaatst, en de meeste zijn terug te voeren op het ergens onderweg overslaan van een stap.
Een veelvoorkomend probleem is dat elk nummer in een bepaalde categorie identiek is. Zelfs rails die er bijna hetzelfde uitzien, bijvoorbeeld standaard schuifdeurrails, kunnen enigszins verschillen, afhankelijk van wie ze heeft gemaakt of uit welke batch ze afkomstig zijn. Ervan uitgaande dat een roller die op de ene baan goed werkte, op dezelfde manier zal werken op een soortgelijke rol elders, leidt dit soms tot een pasvorm die net iets afwijkend is.
Een ander meet de baan slechts één keer. Eén enkele meting vertelt niet altijd het hele verhaal, zeker niet bij langere tracks of tracks die al een tijdje in gebruik zijn. Door een paar verschillende punten te controleren, worden inconsistenties opgespoord voordat ze hoofdpijn veroorzaken nadat alles is geïnstalleerd.
Coatings en afwerkingen worden ook vaak over het hoofd gezien. Verf, roest of een beschermende coating voegen een beetje dikte toe die je gemakkelijk vergeet. Meet een kale baan, installeer vervolgens de rollen nadat die baan is geverfd, en plotseling voelt de pasvorm strakker aan dan zou moeten.
Omgevingsfactoren zijn ook belangrijker dan mensen verwachten. Een rol die binnenshuis uitstekend past, kan zich buiten anders gedragen, waar temperatuurschommelingen ervoor zorgen dat zowel de baan als de rol een beetje uitzetten of krimpen. Dit komt meer tot uiting bij metalen sporen, die bij hitte merkbaarder uitzetten dan plastic of composietsporen.
En dan is er nog de valkuil dat je je alleen op de groefbreedte concentreert. Het is gemakkelijk om de breedte perfect in te stellen en te vergeten het draagvermogen of het lagertype te controleren. Een roller met een groef die als een handschoen past, kan nog steeds snel verslijten of slecht presteren als hij niet is gebouwd voor het gewicht of de gebruiksfrequentie waarmee hij daadwerkelijk wordt geconfronteerd.
Een grove opdracht om hier doorheen te werken
Als je op een eenvoudige manier door dit alles wilt gaan, zonder te verdwalen in de details, dan is dit ongeveer hoe het meestal gaat.
- Meet zorgvuldig de spoorbreedte, eventueel de remklauwen, en controleer een paar plekken in de lengte in plaats van slechts één.
- Zoek de spoorvorm uit, plat, afgerond, schuin, vierkant, want dat bepaalt welk groefprofiel zelfs het overwegen waard is.
- Kijk naar het door de fabrikant aanbevolen breedtebereik voor kandidaatrollen in plaats van te zoeken naar één exact overeenkomend nummer.
- Denk goed na over de lading, hoeveel gewicht en uit welke richting deze komt.
- Houd rekening met de omgeving, binnen of buiten, temperatuurschommelingen, vocht en stof.
- Kies tussen kogellagers en glijlagers op basis van hoe vaak het mechanisme wordt gebruikt en hoeveel wrijving acceptabel is.
- Als u kunt, voer dan eerst een proefpassing uit voordat u zich aan de volledige installatie wijdt. Fysiek testen spoort fitproblemen op die alleen bij metingen soms over het hoofd worden gezien.
Als er iets niet goed voelt na de installatie
Af en toe voelt een roller, zelfs als je hem zorgvuldig meet, niet goed aan als hij eenmaal op zijn plaats zit. Als dat gebeurt, kunnen een paar controles helpen bepalen wat er aan de hand is.
Besteed aandacht aan nieuwe geluiden. Een knarsend of schrapend geluid wijst meestal op een groef die iets te smal is en tegen de randen van de baan blijft haken. Een ratelend of rammelend geluid duidt meestal op het tegenovergestelde: te veel speling en te veel zijwaartse beweging.
Zoek naar slijtagepatronen na enig gebruik. Slijtage geconcentreerd op één rand van de groef betekent vaak dat de rol niet gelijkmatig zit, wat kan wijzen op een kleine verkeerde uitlijning tijdens de installatie in plaats van dat de rol in eerste instantie de verkeerde maat heeft.
En als het geheel stijver aanvoelt dan verwacht, of meer moeite kost om te bewegen dan zou moeten, is het de moeite waard om de speling opnieuw te controleren. Soms blijkt dat een pasvorm die tijdens een snelle test volkomen goed leek, een binding vertoont als deze een tijdje regelmatig wordt gebruikt en daadwerkelijk wordt belast.
Passend bij een U-groefrollager spoorbreedte gaat over meer dan alleen het vinden van een groef die technisch gezien rond de rail wikkelt. Het betekent dat je de vorm van de baan begrijpt, controleert op coatings die stilletjes de werkelijke afmetingen kunnen veranderen, nadenkt over de belastingsrichting en het type lager, en rekening houdt met de omgeving waarin het geheel moet functioneren.
Een beetje extra tijd nemen om goed te meten, het assortiment van de fabrikant controleren in plaats van aan te nemen dat één universele maat voor alles past, en testen voordat je het volledig vastlegt, heeft de neiging om de meeste gebruikelijke problemen, het geluid, het wiebelen, de binding, de slijtage die zich veel eerder manifesteert dan zou moeten voorkomen. Een beetje geduld tijdens de selectie loont meestal later de moeite in een systeem dat gewoon beweegt zoals het hoort.
