Een opvouwbare buitenwagen ziet er misschien eenvoudig uit als hij als eindproduct wordt bekeken. Onder dat simpele uiterlijk moeten echter verschillende bewegende delen samenwerken. Het frame gaat open en dicht, bepaalde delen bewegen ten opzichte van elkaar en sommige onderdelen moeten draaien terwijl ze op de juiste plek blijven.
Rollen kunnen een belangrijke rol spelen in deze mechanismen. Afhankelijk van het ontwerp kunnen ze bewegingen ondersteunen, een bewegend gedeelte geleiden of samenwerken met een lager en as als onderdeel van een compact roterend geheel.
Dit maakt het ontwerp van rollen een mechanische overweging in plaats van simpelweg een kwestie van wielkeuze. Het omringende frame, de lageropstelling, de montagemethode, het contactoppervlak en het vouwpad hebben allemaal een directe relatie met de werking van de wals.
Voor fabrikanten die opvouwbare buitenapparatuur ontwikkelen, kan het begrijpen van deze relatie de ontwikkeling van componenten eenvoudiger maken en problemen tijdens de montage en het testen helpen voorkomen.
Waar worden rollen gebruikt in vouwmechanismen?
De exacte positie van een rol is afhankelijk van de structuur van het product.

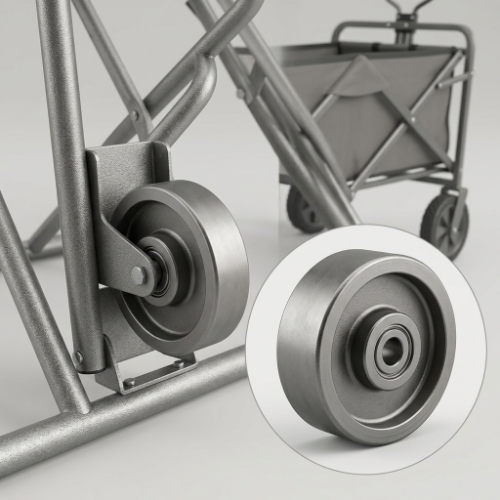

In een opvouwbare buitenkar kan een rol zijn opgenomen in een bewegend steunpunt, een geleidingsstructuur of een roterend geheel. Het kan worden aangesloten op een as en lager, in een beugel worden geïnstalleerd of tegen een ander onderdeel worden geplaatst dat gecontroleerde beweging nodig heeft.
Een basisrollensamenstel kan het volgende omvatten:
- Rollichaam
- Lager
- As of as
- Montagebeugel
- Bewegend frame
- Contact- of geleidingsoppervlak
Elk onderdeel heeft zijn eigen functie, maar de onderdelen moeten samenwerken.
Het rollichaam bepaalt bijvoorbeeld hoe het in contact komt met het pasoppervlak. Het lager ondersteunt rotatie. De as houdt het roterende onderdeel op zijn plaats, terwijl de beugel het geheel verbindt met het grotere mechanisme.
Het veranderen van één onderdeel kan gevolgen hebben voor de andere.
Daarom moet een wals niet alleen worden beoordeeld op basis van de uiterlijke vorm.
Wat doet een roller in het mechanisme?
Er is niet één rol voor elke roller.
De functie ervan hangt af van waar het is geïnstalleerd en welke beweging het mechanisme vereist.
Ondersteunende beweging
Een rol kan zorgen voor rolcontact tussen twee delen die ten opzichte van elkaar moeten bewegen.
Vergeleken met direct glijcontact kan rolcontact de manier veranderen waarop met weerstand binnen het samenstel wordt omgegaan. Dit kan handig zijn wanneer een beweging regelmatig herhaald wordt.
Begeleiden van een bewegende sectie
Een rol kan er ook voor zorgen dat een bewegend onderdeel binnen het beoogde pad blijft.
Dit type opstelling kan worden gevonden waar een framesectie, steundeel of ander structureel element moet bewegen terwijl het uitgelijnd blijft met een geleidingsoppervlak.
Gecontroleerd contact onderhouden
Bij sommige mechanismen houdt de rol twee componenten in gecontroleerd contact terwijl de structuur van positie verandert.
De vorm van de rol en de montagepositie ervan worden dan belangrijk. Als een van beide niet geschikt is, kan het contact tijdens de beweging ongelijkmatig worden.
Werken als onderdeel van een roterende montage
In combinatie met een lager en as wordt een rol onderdeel van een compleet roterend geheel.
De buitenste rol is zichtbaar, maar de interne lageropstelling is net zo belangrijk voor de prestaties van het onderdeel.
Waarom is het lager belangrijk?
Een rol en lager zijn vaak nauw met elkaar verbonden.
De rol zorgt voor de buitenste roterende structuur, terwijl het lager een gecontroleerde rotatie rond de as of as mogelijk maakt. De pasvorm tussen deze onderdelen moet passen bij de beschikbare inbouwruimte en de beweging van het mechanisme.
Mogelijk moeten verschillende factoren worden beoordeeld:
- Lager position
- Schachtopstelling
- Beschikbare ruimte
- Rolstructuur
- Montagemethode
- Verwachte beweging
- Bedrijfsomgeving
Dit is vooral belangrijk bij compacte vouwmechanismen.
Er is mogelijk heel weinig ruimte rond het rollensamenstel, dus het lager kan niet zomaar worden geselecteerd nadat al het andere al is ontworpen.
Een meer praktische benadering is om de rol en het lager samen te beschouwen tijdens de vroege ontwikkelingsfase.
Hoe beïnvloedt het rolprofiel de beweging?
De buitenvorm van een rol bepaalt hoe deze samenwerkt met het oppervlak eromheen.
Een rol met een relatief vlak contactoppervlak gedraagt zich anders dan een rol die is ontworpen met een groef, rand of ander gevormd profiel.
Het profiel kan van invloed zijn op:
- Contactpositie
- Begeleiding
- Stabiliteit
- Bewegingsrichting
- Oppervlakte-interactie
- Beschikbare opruiming
Bij een vouwmechanisme hangt het juiste profiel af van wat de wals daadwerkelijk doet.
Als het een bewegend gedeelte ondersteunt, moet het contactoppervlak met die beweging overeenkomen. Als het een gids volgt, moet het profiel mogelijk met de gidsstructuur werken.
Dit is de reden waarom het simpelweg vervangen van de ene rol door een andere die er hetzelfde uitziet, soms onverwachte problemen kan veroorzaken.
Wat gebeurt er met de rol als het frame wordt opgevouwen?
De vouwactie is een belangrijk onderdeel van het ontwerp.
Als de kar open is, heeft de wals mogelijk voldoende ruimte eromheen. Terwijl het frame begint te vouwen, verandert de positie van de rol ten opzichte van nabijgelegen componenten.
Het kan dichter bij komen:
- Kaderbuizen
- Scharnieren
- Beugels
- Schachten
- Ondersteun armen
- Andere bewegende componenten
De wals heeft daarom tijdens de gehele beweging voldoende speling nodig.
Alleen de open positie controleren is niet voldoende.
Een onderdeel dat bij normaal gebruik goed past, kan een ander onderdeel raken als het frame gedeeltelijk is opgevouwen. In sommige gevallen kan zelfs een kleine hoeveelheid interferentie de vouwactie beïnvloeden.
Om deze reden moet de wals worden gecontroleerd terwijl het mechanisme het volledige traject aflegt.
Is de buitenomgeving van belang?
Ja, vooral wanneer de wals wordt blootgesteld aan de omgeving.
Buitenapparatuur kan te maken krijgen met stof, vuil, vocht, gras, losse deeltjes en veranderende weersomstandigheden. Het werkelijke blootstellingsniveau hangt af van hoe en waar de kar wordt gebruikt.
Het rollensamenstel moet daarom mogelijk worden overwogen in verband met:
- Vocht
- Stof en vuil
- Oppervlakteverontreiniging
- Reiniging
- Bewaaromstandigheden
- Frequentie van beweging
Een wals die in een relatief schone omgeving wordt gebruikt, kan andere eisen stellen dan een wals die regelmatig wordt blootgesteld aan tuinpaden of andere buitenoppervlakken.
Hetzelfde geldt voor de lagering.
Wanneer de rol en het lager als een compleet geheel worden behandeld, kan er al eerder in het ontwerpproces rekening worden gehouden met de omgevingsomstandigheden.
Welke invloed heeft de montagemethode op de rol?
Een wals heeft een stabiele verbinding met de omringende constructie nodig.
De montagemethode bepaalt waar de rol zit, hoe deze draait en hoe krachten op het frame worden overgebracht.
Een smalle beugel kan de beschikbare ruimte beperken. Een bepaalde aspositie kan een bepaalde lageropstelling vereisen. Een vouwverbinding kan ook de manier beperken waarop de rol kan worden geïnstalleerd.
Dit betekent dat fabrikanten de montagestructuur moeten beoordelen voordat ze een standaardcomponent kiezen.
Nuttige informatie kan zijn:
- Montagelocatie
- Beugel structuur
- Positie van de as
- Beschikbare opruiming
- Contactoppervlak
- Richting van beweging
- Opvouwbaar pad
Deze details kunnen helpen bepalen of een bestaande wals in het mechanisme past of dat een aangepast ontwerp moet worden overwogen.
Waarom moeten de rol en het frame samen worden ontwikkeld?
Het is verleidelijk om eerst een wals te selecteren en daarna aan de omringende structuur te werken.
Die aanpak kan moeilijk worden als het mechanisme compact is.
Een verandering aan het frame kan de beschikbare ruimte van de wals veranderen. Het verplaatsen van de beugel kan de positie van de as beïnvloeden. Als u de vouwhoek wijzigt, kan de wals dichter bij een ander onderdeel komen.
De relatie werkt in beide richtingen.
Een rol kan het frameontwerp beïnvloeden, terwijl het frame beperkingen kan opleggen aan de rol.
Voor OEM-ontwikkeling is het vaak praktischer om deze componenten vanaf het begin samen te beschouwen.
Dit is vooral handig als het product een ongebruikelijke vouwstructuur of beperkte installatieruimte heeft.
Wanneer is een aangepaste roller het overwegen waard?
Een standaardrol kan geschikt zijn als het profiel, de lageropstelling en de montagestructuur al overeenkomen met de toepassing.
Maar sommige mechanismen bieden die flexibiliteit niet.
Een op maat gemaakte rol kan worden overwogen als de fabrikant rekening moet houden met:
- Beperkte installatieruimte
- Een ongebruikelijke montagestructuur
- Een specifieke asopstelling
- Een bepaald contactprofiel
- Bestaande lagervereisten
- Vouwruimte
- Een niet-standaard geleidingsstructuur
Maatwerk betekent niet altijd dat het hele onderdeel opnieuw moet worden ontworpen.
Afhankelijk van de toepassing kan de ontwikkeling zich richten op het rollichaam, het montagegedeelte, de lageropstelling of een ander onderdeel van het samenstel.
Het belangrijke punt is dat het onderdeel is ontwikkeld rond de feitelijke mechanische vereisten.
Welke informatie moet worden verstrekt voor aangepaste ontwikkeling?
Een duidelijke omschrijving van de applicatie kan de communicatie veel makkelijker maken.
Fabrikanten kunnen het volgende bieden:
Producttekeningen
Tekeningen helpen het beschikbare installatiegebied en de relatie tussen de wals en de omliggende componenten te tonen.
Bestaande monsters
Als een wals al in gebruik is, kan het sturen van een monster het gemakkelijker maken om de structuur en installatiemethode ervan te begrijpen.
Foto's
Foto's of the complete mechanism can show details that may not be obvious from a basic drawing.
Bewegingsinformatie
De leverancier moet begrijpen hoe de wals beweegt tijdens normaal gebruik en vouwen.
Lagervereisten
Als er al een bepaalde lageropstelling bestaat, moet dit bij de bespreking worden betrokken.
Omgevingsomstandigheden
Informatie over blootstelling aan de buitenlucht, stof, vocht en algemene werkomstandigheden kan ook helpen bij het ontwerpen van componenten.
Hoe vollediger de informatie, hoe minder giswerk er nodig is tijdens de ontwikkeling.
Waarom is het testen van monsters belangrijk?
Een wals kan er op tekening geschikt uitzien, maar zich na installatie anders gedragen.
Bij de feitelijke montage worden factoren geïntroduceerd die moeilijk te beoordelen zijn op basis van het onderdeel alleen.
De rol werkt samen met:
- Lager
- Schacht
- Beugel
- Frame
- Geleidingsoppervlak
- Andere bewegende delen
Het vouwmechanisme voegt nog een variabele toe omdat de relatieve positie van deze onderdelen tijdens bedrijf verandert.
Het testen van monsters kan helpen bij het identificeren van problemen zoals:
- Onvoldoende speling
- Onverwacht contact
- Slechte uitlijning
- Ongelijkmatige beweging
- Overmatige weerstand
- Incompatibele montage
Het testen van de daadwerkelijke assemblage geeft fabrikanten de mogelijkheid om aanpassingen aan te brengen voordat ze overgaan tot een grotere productie.
Waar moet tijdens het testen op worden gecontroleerd?
De test moet verder gaan dan alleen maar controleren of de wals draait.
Een praktijkbeoordeling kan verschillende fasen omvatten.
Controleer de normale positie
Zorg ervoor dat de rol goed op zijn plaats zit en uitgelijnd is als de wagen open is.
Controleer de vouwbeweging
Verplaats het frame door het volledige vouwpad en kijk uit voor interferentie.
Controleer het montagegebied
Kijk of er beweging is tussen de rol, de as, het lager en de beugel.
Controleer verschillende oppervlakken
Als het product bedoeld is voor gebruik buitenshuis, kan testen op representatieve oppervlakken meer nuttige informatie opleveren dan alleen testen op een gladde werkplaatsvloer.
Controleer herhaalde beweging
Herhaaldelijk openen, sluiten en bewegen kan problemen aan het licht brengen die mogelijk niet aan het licht komen tijdens een korte eerste test.
Het doel van het testen is niet alleen om te bevestigen dat de wals werkt. Het is om te bevestigen dat de volledige montage werkt zoals bedoeld.
Kan een rol rond een bestaand lager worden aangepast?
In sommige toepassingen kan de bestaande lageropstelling al worden bepaald door het productontwerp.
Dat kan specifieke eisen stellen aan het walslichaam.
In plaats van het hele samenstel te veranderen, kan de rol mogelijk rond de bestaande lager- en montagestructuur worden ontwikkeld, afhankelijk van de mechanische vereisten.
Dit soort aanpak kan nuttig zijn wanneer een fabrikant al een vastgesteld frame- of asontwerp heeft, maar een rol nodig heeft met een ander extern profiel of een andere installatie-opstelling.
De haalbaarheid hangt af van de daadwerkelijke constructie, dus tekeningen of monsters zijn nuttig tijdens het eerste gesprek.
Wat maakt niet-standaard rolontwikkeling anders?
Een standaardcomponent is over het algemeen ontworpen rond veelvoorkomende toepassingen.
Een niet-standaard component gaat uit van de vereisten van een bepaald mechanisme.
Dat kan meer communicatie tijdens de ontwikkeling met zich meebrengen, omdat de fabrikant het volgende moet begrijpen:
- Hoe het onderdeel wordt geïnstalleerd
- Waar het contact mee maakt
- Hoe het beweegt
- Welke ruimte is er beschikbaar
- Welke lageropstelling is vereist
- Om welke omgevingsomstandigheden het gaat
Het ontwikkelingsproces kan het beoordelen van tekeningen, het maken van monsters, testen en aanpassingen omvatten voordat het laatste onderdeel wordt bevestigd.
Voor fabrikanten met een ongebruikelijke vouwstructuur kan dit meer flexibiliteit bieden dan het hele product rond een bestaand onderdeel proberen aan te passen.
Hoe kunnen fabrikanten de ontwikkeling van rollen vereenvoudigen?
Een paar eenvoudige stappen kunnen het proces efficiënter maken.
Begin met het mechanisme.
Begin niet met de vraag welke wals beschikbaar is. Bepaal eerst wat de wals moet doen.
Controleer vervolgens het installatiegebied, het bewegingspad, de lageropstelling en de omgevingsomstandigheden.
Bepaal daarna of een standaardonderdeel geschikt is.
Als dit niet het geval is, kan de reeds verzamelde informatie worden gebruikt als basis voor een ontwerp op maat.
Een praktische ontwikkelingsvolgorde is:
- Definieer de functie van de rol.
- Bekijk het volledige mechanisme.
- Controleer het montagegebied.
- Identificeer de lager- en asopstelling.
- Bekijk de vouwbeweging.
- Denk aan de werkomgeving.
- Evalueer een standaardonderdeel.
- Ontwikkel indien nodig een ontwerp op maat.
- Test de volledige montage.
- Bevestig de definitieve structuur vóór productie.
Hierdoor blijft het ontwikkelproces gericht op de daadwerkelijke toepassing.
Werken met een lager- en rollenfabrikant
Voor fabrikanten die opvouwbare buitenapparatuur ontwikkelen, kan de ontwikkeling van componenten meer inhouden dan het selecteren van een bestaand onderdeel uit een catalogus.
Zhejiang Huaneng Micro Bearing Co., Ltd. (HUNE) is gespecialiseerd in miniatuur- en middelgrote lagers, niet-standaard lagers, katrolsystemen en op maat gemaakte lager- en rolgerelateerde componenten voor verschillende mechanische toepassingen.
Voor een vouwmechanisme kan de ontwikkelingsdiscussie zich concentreren op de relatie tussen de rol, het lager, de as, de montagestructuur en het omringende frame. Tekeningen, monsters en toepassingsinformatie kunnen helpen vaststellen wat het onderdeel moet bereiken voordat een ontwerp definitief is.
Deze benadering is vooral relevant wanneer het mechanisme een beperkte ruimte heeft of niet past bij een conventionele componentopstelling.
Een praktische checklist voor vouwmechanismen
Voordat fabrikanten een rollensamenstel goedkeuren, kunnen ze het volgende beoordelen:
- Wat is de werkelijke functie van de wals?
- Met welk oppervlak of onderdeel komt het in contact?
- Hoe beweegt het tijdens bedrijf?
- Hoe verandert de positie wanneer het frame wordt ingeklapt?
- Is er voldoende speling tijdens de beweging?
- Past het lager in de beoogde montage?
- Is de asopstelling geschikt?
- Biedt de montagestructuur voldoende ondersteuning?
- Zal de wals buiten stof of vocht tegenkomen?
- Is de volledige montage getest?
- Zou een op maat gemaakte component het mechanisme gemakkelijker te ontwikkelen maken?
Deze vragen houden de aandacht gericht op het complete mechanische systeem in plaats van op één geïsoleerd onderdeel.
Rollen zijn misschien klein vergeleken met het frame van een opvouwbare buitenwagen, maar hun functie kan nauw verbonden zijn met de beweging van het hele mechanisme.
Het rolprofiel bepaalt hoe het contact maakt met een oppervlak. Het lager ondersteunt rotatie. De as en beugel houden het geheel op zijn plaats. Het frame bepaalt hoe het onderdeel beweegt, vooral wanneer de wagen is opgevouwen.
Buitenomstandigheden voegen nog een overweging toe.
Voor fabrikanten is het bruikbare uitgangspunt daarom het mechanisme zelf. Zodra de beweging, montagestructuur, lageropstelling, speling en werkomgeving bekend zijn, wordt het veel gemakkelijker om te beslissen of een standaardrol geschikt is of dat er een op maat gemaakt onderdeel moet worden ontwikkeld.
In toepassingen waar de ruimte beperkt is of de vouwstructuur ongebruikelijk is, kan het samenwerken met een fabrikant die rol- en lagercomponenten rond het eigenlijke mechanisme kan ontwikkelen het ontwerpproces flexibeler en gemakkelijker te testen maken.
