Lagerpoelies spelen een cruciale rol in moderne mechanische systemen door te zorgen voor een soepele krachtoverbrenging, nauwkeurige bewegingscontrole en betrouwbare lastbehandeling. In tegenstelling tot traditionele katrollen, die uitsluitend afhankelijk zijn van het groefontwerp, integreren lagerkatrollen een wentellager in de kern. Deze combinatie vermindert de wrijving aanzienlijk, verbetert de rotatie-efficiëntie en verlengt de levensduur van het hele systeem.
In transportsystemen minimaliseren lagerpoelies de slijtage van de riemen, terwijl de nauwkeurige uitlijning behouden blijft, waardoor stilstand en energieverbruik worden verminderd. In CNC-machines en automatiseringsapparatuur verbeteren ze de precisie door stabiele lineaire of roterende geleiding te bieden, waardoor consistente prestaties mogelijk zijn, zelfs bij hoge snelheid of continu gebruik. In zware industrieën zoals de mijnbouw, de landbouw en de bouw verbeteren lagerkatrollen de verdeling van de belasting, waardoor machines onder veeleisende omstandigheden kunnen werken zonder voortijdig falen.
Het belang van lagerkatrollen gaat verder dan alleen de technische prestaties; ze hebben ook invloed op de kostenefficiëntie en de veiligheid. Door de wrijving en mechanische weerstand te verminderen, verminderen ze het energieverbruik en de warmteontwikkeling, wat leidt tot lagere bedrijfskosten. Tegelijkertijd vermindert een soepelere werking de trillings- en geluidsniveaus, wat niet alleen de apparatuur beschermt, maar ook een veiligere en comfortabelere werkomgeving creëert.
Omdat industrieën steeds meer eisen stellen aan oplossingen met hoge prestaties en weinig onderhoud, zijn lagerpoelies een fundamenteel onderdeel geworden van mechanisch ontwerp. Ze vertegenwoordigen de balans tussen technische precisie, duurzaamheid en energie-efficiëntie; eigenschappen die essentieel zijn in het huidige concurrerende industriële landschap.
Wat is een lagerpoelie?
Een lagerkatrol is een gespecialiseerde katrol uitgerust met een intern rollager waardoor het katrolwiel met minimale wrijving rond zijn as kan draaien. Structureel bestaat het uit drie hoofdonderdelen:
Katrol Groef – de baan of het kanaal (V-vormig, U-vormig, plat of rond) dat een riem, touw of kabel geleidt.
Dragende kern – meestal een diepgroefkogellager, naaldlager of rollager dat een soepele rotatie met lage weerstand mogelijk maakt.
Katrolmateriaal – meestal roestvrij staal, aluminium of technische kunststoffen, geselecteerd op basis van belastingsvereisten, omgevingsomstandigheden en kostenoverwegingen.
Wat zijn de verschillende soorten lagerkatrollen?

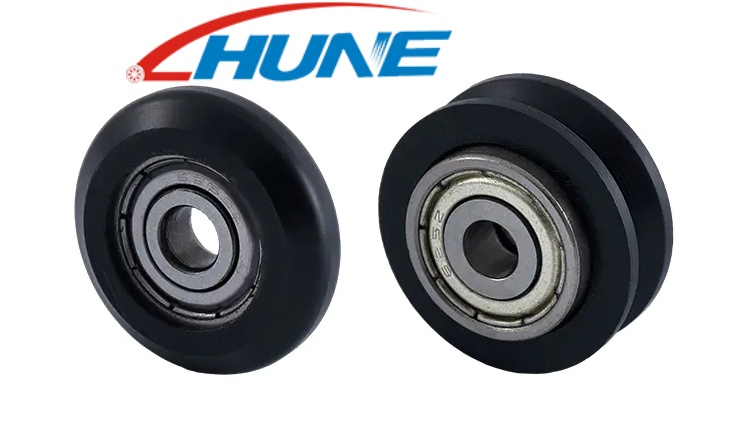

1. V-vormige lagerpoelie
De V-vormige lagerpoelie is voorzien van een groef met schuine zijkanten, doorgaans tussen 60° en 90°, die ervoor zorgt dat riemen of kabels veilig op hun plaats blijven. Dit ontwerp verbetert de uitlijning, vermindert slippen en verdeelt de belasting gelijkmatig over het katroloppervlak. V-vormige katrollen worden veel gebruikt in transportbanden, CNC-machines, liften en fitnessapparatuur waarbij nauwkeurige bandgeleiding van cruciaal belang is.
2. U-vormige lagerpoelie
De U-vormige katrol heeft een afgeronde groef die zachte ondersteuning biedt voor touwen, kabels of riemen met ronde doorsnede. Het ontwerp minimaliseert slijtage en wrijving en biedt een soepelere geleiding dan scherpere groeven. U-vormige katrollen zijn ideaal voor staalkabelsystemen, schuifdeuren, gordijnrails en andere toepassingen die een stabiele en toch flexibele bediening vereisen.
3. Platte lagerpoelie
Platte katrollen bestaan uit een glad, ongegroefd oppervlak, waardoor ze veelzijdig en eenvoudig te vervaardigen zijn. Ze zijn geschikt voor platte banden of banden, maar bieden minder grip vergeleken met V- of U-vormige ontwerpen. Platte katrollen worden vaak gebruikt in lichte transportbanden, textielmachines en kleine apparaten waar hoge precisie of zware belastingen niet vereist zijn.
4. Ronde lagerpoelie
De round bearing pulley features a circular groove that closely matches the diameter of round belts or cords. This ensures consistent engagement and smooth operation, particularly in light- to medium-load applications. These pulleys are often employed in compact conveyors, office equipment, and automation systems where space is limited and smooth motion is essential.
5. Aangepaste en speciale lagerkatrollen
Voor toepassingen met unieke vereisten zijn op maat gemaakte lagerkatrollen ontworpen om te voldoen aan specifieke belasting-, snelheids- of omgevingscondities. Fabrikanten bieden OEM/ODM-oplossingen, waardoor wijzigingen in de groefgeometrie, het lagertype en de materiaalkeuze mogelijk zijn. Speciale lagerkatrollen zijn gebruikelijk in snelle robotica, medische precisieapparatuur, zware industriële machines en buiten- of zware omgevingen. Innovaties omvatten lichtgewicht composieten, afgedichte of afgeschermde lagers, ontwerpen voor stille werking en milieuvriendelijke materialen om de prestaties, duurzaamheid en duurzaamheid te verbeteren.
Hoe vergelijken verschillende typen lagerpoelies?
V-vormige lagerpoelie
Ontwerpkenmerken
V-vormige lagerpoelies hebben een schuine groef, doorgaans tussen 60° en 90°, ontworpen om de riemen stevig op hun plaats te houden. De geometrie zorgt voor een sterk contact met de riem, waardoor zijdelingse beweging en slippen worden verminderd.
Voordelen
Uitstekende riemuitlijning en grip
Hoge efficiëntie in krachtoverbrenging
Verminderde slijtage van de riemen door stabiele aangrijping
Geschikt voor toepassingen met hoge snelheid en hoge belasting
Beperkingen en toepassingen
Kan zijdelingse spanning uitoefenen op de riemen als deze niet goed zijn uitgelijnd
Niet ideaal voor zeer dikke of flexibele touwen
Vaak gebruikt in transportsystemen, CNC-machines, liften en fitnessapparatuur
U-vormige lagerpoelie
Ontwerpkenmerken
De U-shaped pulley features a rounded groove that accommodates ropes, wires, or round-section belts. The smoother contour minimizes friction and prevents excessive wear on flexible materials.
Voordelen
Stabiele geleiding voor kabels en touwen
Verminderde wrijving en vervorming
Stille werking geschikt voor gevoelige toepassingen
Beperkingen en toepassingen
Minder geschikt voor platte banden of zeer hoge snelheden
Op grote schaal toegepast in staaldraadhefsystemen, schuifdeuren, gordijnrails en kleinschalige transportbanden
Platte lagerkatrol
Ontwerpkenmerken
Platte katrollen bestaan uit een glad oppervlak zonder groeven, wat een eenvoudige en veelzijdige oplossing biedt voor platte riemen en tapes.
Voordelen
Zeer veelzijdig en compatibel met meerdere riemtypes
Gemakkelijk te vervaardigen en te onderhouden
Lichtgewicht en kosteneffectief
Beperkingen en toepassingen
Beperkte grip, hoger risico op uitglijden
Niet ideaal voor systemen met een hoog koppel of precisie-aangedreven systemen
Vaak voorkomend in lichte transportbanden, textielmachines en huishoudelijke apparaten
Ronde lagerkatrol
Ontwerpkenmerken
Ronde katrollen hebben een cirkelvormige groef die is afgestemd op de diameter van ronde riemen of koorden. Dit zorgt voor consistente betrokkenheid en een soepele rotatie met lage weerstand.
Voordelen
Soepele bediening voor lichte tot middelmatige belasting
Compact ontwerp geschikt voor toepassingen met beperkte ruimte
Verminderde slijtage van ronde riemen
Beperkingen en toepassingen
Niet ideaal voor platte banden of zware werkzaamheden
Vaak gebruikt in kantoorapparatuur, compacte transportbanden en automatiseringssystemen
Aangepaste en speciale lagerkatrollen
Ontwerpkenmerken
Op maat gemaakte lagerpoelies zijn ontworpen om te voldoen aan specifieke operationele vereisten, waaronder belasting, snelheid, omgeving of riemtype. Met OEM/ODM-diensten kunnen fabrikanten oplossingen op maat bieden.
Voordelen
Geoptimaliseerd voor specifieke industriële behoeften
Kan afgedichte of afgeschermde lagers integreren voor zware omstandigheden
Opties voor lichtgewicht, stille of milieuvriendelijke materialen
Toepassingen en innovaties
Hogesnelheidsrobotica, medische precisieapparatuur, zware industriële machines
Buiten- of stoffige omgevingen met gespecialiseerde beschermende coatings
Duurzame ontwerpen met recyclebare of composietmaterialen
| Type lagerpoelie | Ontwerpkenmerken | Voordelen | Beperkingen | Typische toepassingen |
|---|---|---|---|---|
| V-vormige lagerpoelie | De schuine groef (60°–90°) houdt de riemen veilig vast | Uitstekende riemuitlijning en grip; high power transmission efficiency; reduced belt wear; suitable for high-speed/high-load use | Kan laterale spanning uitoefenen als deze niet goed is uitgelijnd; niet ideaal voor zeer dikke/flexibele touwen | Transportsystemen, CNC-machines, liften, fitnessapparatuur |
| U-vormige lagerpoelie | Afgeronde groef biedt plaats aan touwen, draden of ronde riemen | Stabiele geleiding voor kabels; verminderde wrijving en vervorming; stille werking | Minder geschikt voor platte banden of zeer snel gebruik | Staaldraadhefsystemen, schuifdeuren, gordijnrails, kleine transportbanden |
| Platte lagerkatrol | Glad, ongegroefd oppervlak voor platte banden of tapes | Zeer veelzijdig; eenvoudig te vervaardigen en te onderhouden; lichtgewicht en kosteneffectief | Beperkte grip; hoger risico op uitglijden; niet ideaal voor systemen met een hoog koppel/precisie | Lichte transportbanden, textielmachines, huishoudelijke apparaten |
| Ronde lagerkatrol | De ronde groef komt overeen met de diameter van de ronde riem | Soepele bediening voor lichte/middelmatige belasting; compact ontwerp; verminderde slijtage van ronde riemen | Niet ideaal voor platte banden of zware werkzaamheden | Kantoorapparatuur, compacte transportbanden, automatiseringssystemen |
| Aangepaste en speciale lagerkatrollen | Op maat gemaakte groefgeometrie, lagertype en materialen (OEM/ODM) | Geoptimaliseerd voor specifieke industriële behoeften; sealed/shielded bearings for harsh environments; lightweight, silent, or eco-friendly options | Vereist een aangepast ontwerp; hogere kosten | Hogesnelheidsrobotica, medische precisieapparatuur, zware machines, buiten-/stoffige omgevingen |
Belangrijke factoren waarmee u rekening moet houden bij het kiezen van een lagerpoelie
Laadvermogen
De bearing pulley must support the expected load without deformation or failure. Choosing a pulley with insufficient load capacity can lead to premature wear, belt slippage, or mechanical failure. Consider both static and dynamic loads, as well as peak load conditions in your system.
Bedrijfssnelheid
Hogesnelheidstoepassingen vereisen katrollen die de stabiliteit behouden en tegelijkertijd de warmteontwikkeling en wrijving minimaliseren. Het ontwerp van de riemschijf, de groefgeometrie en het lagertype hebben allemaal invloed op de maximale bedrijfssnelheid. Door een katrol te selecteren die geschikt is voor de snelheid van uw systeem, bent u verzekerd van een soepele en veilige werking.
Geluids- en trillingscontrole
Overmatig geluid en trillingen kunnen duiden op een verkeerde uitlijning of een inefficiënte krachtoverbrenging. Lagerpoelies met nauwkeurig ontworpen groeven en hoogwaardige lagers verminderen het operationele geluid en de trillingen, waardoor een veiligere en comfortabelere werkomgeving ontstaat. Dit is vooral belangrijk voor machines binnenshuis, huishoudelijke apparaten en precisieapparatuur.
Duurzaamheid en levensduur
Materiaalkwaliteit, lagertype en constructie hebben allemaal invloed op de levensduur van een poelie. Roestvrij staal, aluminiumlegeringen en versterkte kunststoffen worden vaak gebruikt om de duurzaamheid te verbeteren. Afgedichte of afgeschermde lagers kunnen ook de levensduur verlengen door besmetting door stof, vocht of vuil te voorkomen.
Omgevingsomstandigheden (stof, water, temperatuur)
De operating environment plays a significant role in pulley selection. For dusty or wet conditions, sealed bearings and corrosion-resistant materials are essential. For high-temperature environments, heat-resistant materials and lubricants ensure stable performance without degradation.
Balans tussen kosten en prestaties
Hoewel hoogwaardige katrollen vaak kostbaar zijn, is het essentieel om een katrol te selecteren die de kosten en functionaliteit in evenwicht houdt. Overspecificatie kan de kosten onnodig verhogen, terwijl onderspecificatie het risico met zich meebrengt dat er regelmatig onderhoud en operationele stilstand optreedt. Evalueer de totale eigendomskosten, inclusief onderhoud en vervanging, bij het nemen van uw beslissing.
Waarom kiezen voor Hune Katrol?
Zhejiang Huaneng Micro Bearing Co., Ltd. is gespecialiseerd in de productie van hoogwaardige miniatuurlagers, middelgrote lagers, niet-standaard op maat gemaakte lagers en een breed scala aan hardwarekatrollen. Hun productportfolio omvat spuitgietkatrollen, hangende katrollen en andere gespecialiseerde katrolseries ontworpen voor diverse industriële toepassingen.
Hune Pulley-producten worden veel gebruikt in:
Huishoudelijke apparaten – zorgen voor een soepele werking en langdurige betrouwbaarheid van motoren, ventilatoren en huishoudelijke apparaten
Deuren en ramen – zorgen voor een stille, stabiele en efficiënte beweging van schuif- en rolmechanismen
Mechanische apparatuur – ondersteunt industriële transportbanden, automatiseringssystemen en lichte machines
Waarom Hune Katrol opvalt:
Expertise in op maat gemaakte en niet-standaard katroloplossingen, afgestemd op specifieke industriële behoeften
Toewijding aan duurzame materialen en precisielagers voor een langere levensduur
Wereldwijde toepasbaarheid in verschillende industriële, commerciële en residentiële omgevingen
OEM/ODM-mogelijkheden ter ondersteuning van gespecialiseerde en innovatieve ontwerpen
Kiezen voor Hune Pulley zorgt voor betrouwbare prestaties, minder onderhoud en een duurzame oplossing voor een breed scala aan industriële en huishoudelijke toepassingen.
