Een luifel rol De montage kan een eenvoudig mechanisch onderdeel lijken, totdat de luifel ongebruikelijke geluiden begint te maken of moeilijk te bedienen wordt. Bij een buitenzonweringssysteem moet de rol samenwerken met de geleider, de as, het lager of de bus, de montagestructuur en andere bewegende componenten. Wanneer een onderdeel verandert vanwege slijtage, vuil, losse hardware of problemen met de uitlijning, kan de hele beweging anders aanvoelen. Daarom mag een luidruchtige of stijve luifel niet automatisch als een defecte rol worden beschouwd.

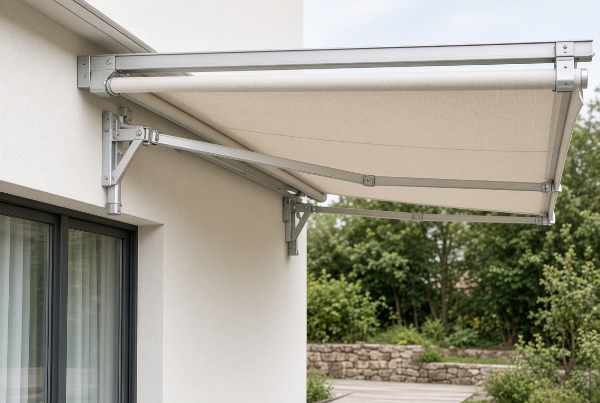

Voor camperzonweringen, intrekbare terraszonweringen, opvouwbare zonweringconstructies en soortgelijke toepassingen is het oplossen van problemen meestal eenvoudiger wanneer de volledige beweging in aanmerking wordt genomen. Kijken naar waar het probleem zich voordoet, wanneer het geluid optreedt en hoe de rol in het geheel zit, kan nuttige aanwijzingen opleveren voordat een vervangend onderdeel wordt geselecteerd.
Begin met het symptoom, niet met het vervangende onderdeel
Wanneer een luifel zich anders begint te gedragen, is de eerste stap het begrijpen wat er precies is veranderd. Een systeem dat geleidelijk moeilijker te verplaatsen wordt, kan een andere oorzaak hebben dan een systeem dat een plotseling klikgeluid produceert. Op dezelfde manier kan weerstand over het hele bewegingstraject naar een ander gebied wijzen dan weerstand die alleen optreedt wanneer het scherm een bepaalde positie bereikt.
Buitenzonweringen worden blootgesteld aan stof, vocht, temperatuurveranderingen, bladeren en algemene omgevingsomstandigheden. Regelmatige bewegingen zorgen ook voor herhaalde spanning op roterende en glijdende onderdelen. Na verloop van tijd kunnen deze factoren de werking van een rollensamenstel beïnvloeden.
In plaats van de rol onmiddellijk te verwijderen, observeer je het mechanisme terwijl het beweegt en probeer je een patroon te identificeren.
Zoek naar veranderingen in beweging
Als de luifel op het ene punt soepel beweegt en op een ander punt lastig wordt, let dan op dat specifieke gedeelte. Een lokaal probleem kan te maken hebben met het geleidings- of contactoppervlak in plaats van met de hele rol.
Als de beweging tijdens het hele proces ruw aanvoelt, verdienen de rol, de as, het lager, de bus of de montage mogelijk een nadere inspectie.
Dit levert geen definitieve diagnose op, maar geeft de inspectie wel een nuttiger richting.
Waarom maakt een luifelrol geluid?
Lawaai is een van de gemakkelijkst op te merken symptomen, maar kan verschillende mogelijke oorzaken hebben. Het type geluid, wanneer het verschijnt en waar het vandaan komt, zijn allemaal nuttige details.
Een licht piepend geluid kan afkomstig zijn van contact tussen bewegende oppervlakken, vervuiling of een roterende verbinding die moet worden geïnspecteerd. Een ruw, schurend geluid kan wijzen op slijtage rond een wiel, as, lager of bus. Een herhaald klikgeluid kan soms verband houden met een montageonderdeel of een bepaald gedeelte van de geleider.
Het belangrijke punt is dat geluid alleen het beschadigde onderdeel niet identificeert.
| Waargenomen symptoom | Gebieden die mogelijk inspectie nodig hebben |
|---|---|
| Piepen tijdens beweging | Wiel, contactoppervlak, roterende verbinding |
| Ruw roterend geluid | Lager, bus, as, wiel |
| Herhaaldelijk klikken | Gids, bevestigingsmateriaal, lokaal contact |
| Verhoogde weerstand | Roller, geleider, uitlijning, vuil |
| Ongelijkmatige beweging | Rolpositie, montage, geleiding |
| Zichtbare wielschade | Roller en aanverwante componenten |
Dit is eerder een referentie voor het oplossen van problemen dan een vaste diagnose, omdat luifelconstructies qua constructie variëren.
De gids kan een deel van het probleem zijn

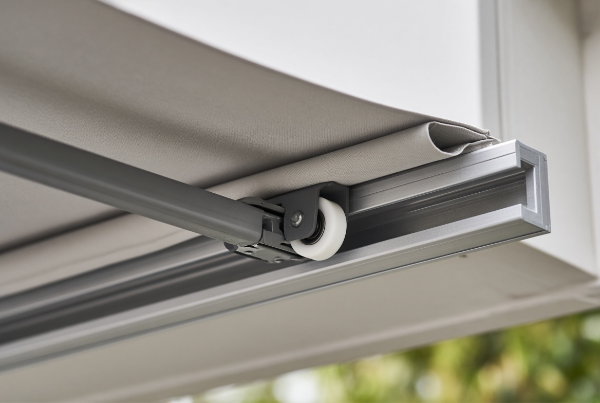

Een wals werkt niet vanzelf. Het volgt, maakt contact of ondersteunt een ander deel van het mechanisme, wat betekent dat de toestand van dat omringende oppervlak de beweging rechtstreeks kan beïnvloeden.
Buitengidsen kunnen stof en klein vuil verzamelen. Ze kunnen ook oppervlakteslijtage ontwikkelen of na langdurig gebruik enigszins verschuiven. Als de geleider niet meer in de staat verkeert die volgens het oorspronkelijke ontwerp wordt verwacht, beweegt zelfs een nieuwe rol mogelijk niet zoals bedoeld.
Inspecteer het contactgebied
Kijk naar het gedeelte waar de wals beweegt of contact maakt met de geleider. Let op zichtbaar vuil, vreemd materiaal, ongebruikelijke slijtagesporen, schade of iets dat de beweging zou kunnen belemmeren.
Als de luifel steeds op dezelfde plek moeilijk te bedienen is, verdient dat gedeelte bijzondere aandacht. Een probleem dat herhaaldelijk op één plek voorkomt, is de moeite waard om te onderzoeken voordat de wals wordt vervangen.
Kan de montagestructuur het geluid veroorzaken?
Het montagegebied wordt gemakkelijk over het hoofd gezien omdat de aandacht van nature naar het stuur zelf gaat.
De montagestructuur bepaalt echter de positie van de rol. Als een beugel losraakt, verbogen of verplaatst wordt, kan het wiel anders in het geheel zitten. Die verandering kan van invloed zijn op de manier waarop het contact maakt met de gids en kan extra wrijving of geluid veroorzaken.
Kijk tijdens een inspectie naar de beugel, as, bevestigingspunten en andere zichtbare delen rond de wals. Het doel is om te bepalen of het wiel beweegt omdat het ontworpen is om te bewegen of omdat de montagestructuur ongewenste speling heeft ontwikkeld.
Dit onderscheid is van belang bij de beslissing of een rolvervanging daadwerkelijk nodig is.
Hoe ziet een versleten roller eruit?
Slijtage is niet altijd dramatisch. Een rol kan blijven bewegen terwijl het contactoppervlak geleidelijk verandert.
Veel voorkomende visuele tekenen zijn onder meer ongelijkmatige slijtage, schade aan het oppervlak, barsten, vervorming of ongebruikelijke markeringen rond het wiel. Ook verhoogde beweging rond de as of roterende verbinding kan een indicatie zijn dat het samenstel nader bekeken moet worden.
Een nuttige vergelijking is om naar een andere soortgelijke wals in hetzelfde systeem te kijken, wanneer deze beschikbaar is. Verschillen in de toestand van het oppervlak of de beweging kunnen helpen identificeren welk onderdeel is veranderd.
De oude wals moet ook worden bewaard als vervanging wordt overwogen. Zelfs een versleten onderdeel kan nuttige informatie verschaffen over de oorspronkelijke constructie.
Het kiezen van een vervanging vereist meer dan het matchen van de vorm
Twee luifelrollen kunnen er hetzelfde uitzien, maar zijn bedoeld voor verschillende montages.
Het wielprofiel, de asopstelling, de montagestructuur, de roterende verbinding en de relatie met de geleider zijn allemaal van invloed op de compatibiliteit. Een vervanging die er op de foto goed uitziet, kan nog steeds een andere montagewijze hebben.
Dit wordt nog belangrijker als het gaat om oudere luifels, op maat gemaakte uitrustingen of componenten die geen gemakkelijk herkenbare productreferentie hebben.
Voordat u een vervanging aanschaft, moet u de volledige montage vergelijken en niet alleen het uiterlijk van het wiel.
Informatie die helpt bij het zoeken naar vervanging
Een leverancier kan een onderdeel doorgaans beter begrijpen als de aanvraag praktisch referentiemateriaal bevat.
Nuttige informatie kan zijn:
- Foto's van de originele wals vanuit verschillende hoeken.
- Een foto waarop de geïnstalleerde rol te zien is.
- Afbeeldingen van de gids of track.
- Een existing drawing, if available.
- Informatie over het gebruik van de wals.
- Details over of de vereiste vervanging of OEM-productie betreft.
- Een fysiek monster wanneer het onderdeel is aangepast.
Het doel is niet om onnodig papierwerk te creëren. Het is eenvoudigweg bedoeld om de fabrikant voldoende informatie te geven om te begrijpen wat het onderdeel moet doen.
Wat moet ik doen als het originele onderdeel niet kan worden gevonden?
Deze situatie komt vaak voor bij oudere apparatuur. Het kan zijn dat de luifel nog in gebruik is terwijl het originele onderdeel niet meer verkrijgbaar is via het vorige aanvoerkanaal.
Als er geen productreferentie is, kan een fysiek monster bijzonder nuttig zijn.
Het monster kan informatie verschaffen over het wiel, de montageopstelling, de aspositie en de algemene constructie. Foto's van het geïnstalleerde onderdeel kunnen dan aanvullende context bieden over hoe het onderdeel samenwerkt met de omringende structuur.
Bij een vervanging op maat kan deze informatie de basis vormen voor het bespreken van een nieuw monster vóór reguliere productie.
Vervanging en probleemoplossing moeten samengaan
Het vervangen van een versleten rol zonder te bedenken waarom deze versleten is, kan later soms tot een ander probleem leiden.
Stel dat een wiel ongelijkmatige slijtage vertoont. Het is de moeite waard om te controleren of de gids een probleem heeft. Als de rol uit positie is geraakt, inspecteer dan de montagestructuur. Als de montage geluid blijft maken nadat het wiel is vervangen, kijk dan naar de omringende componenten in plaats van aan te nemen dat het nieuwe onderdeel verantwoordelijk is.
Dit betekent niet dat elk rollenprobleem een volledige systeemrevisie vereist. Het betekent eenvoudigweg dat het onderdeel binnen zijn werkomgeving moet worden beschouwd.
Een eenvoudige inspectieroutine voor luifelrollen
Een praktijkkeuring hoeft niet ingewikkeld te zijn.
1. Observeer de luifel
Verplaats het systeem voorzichtig en kijk of het probleem zich voordoet tijdens het uitschuiven, intrekken of beide.
2. Zoek het probleem
Bepaal of het geluid of de weerstand optreedt tijdens de beweging of in een bepaald gebied.
3. Onderzoek de rol
Let op zichtbare schade, ongelijkmatige slijtage, vervuiling of ongebruikelijke bewegingen.
4. Controleer de gids
Inspecteer het contactoppervlak op vuil, schade of iets dat de werking van het wiel zou kunnen verstoren.
5. Bekijk het montagepunt
Controleer of de rol goed gepositioneerd blijft en of de montageconstructie veilig lijkt.
6. Bewaar het originele onderdeel
Als vervanging nodig is, bewaar dan indien mogelijk de oude rol als referentie.
Deze reeks helpt een rolprobleem te scheiden van problemen elders in het mechanisme.
Wanneer een monster nuttig is voor productie op maat
Standaard vervangingsonderdelen zijn niet altijd geschikt voor oudere of op maat gemaakte zonweringsystemen. In deze gevallen kan het originele onderdeel als referentie voor de productie worden gebruikt.
Een fabrikant kan het fysieke monster samen met foto's of tekeningen beoordelen om de vereiste structuur te begrijpen. Zodra het vervangingsconcept is bevestigd, kan er een monster worden gemaakt voor evaluatie voordat er overgegaan wordt tot nabestellingen.
Dit type proces kan nuttig zijn voor distributeurs, reparatiebedrijven en fabrikanten van apparatuur die een terugkerende levering van een bepaalde rol nodig hebben in plaats van een enkele vervanging.
Hune katrol voor luifelroltoepassingen
Hune Katrol werkt met rol- en katrolcomponenten voor mechanische toepassingen en ondersteunt vervangings- en aangepaste inkoopvereisten.
Voor een luifelrolproject kunnen klanten een bestaand monster, een tekening of foto's van het geïnstalleerde onderdeel aanleveren. Deze informatie kan worden gebruikt om de wielconstructie, montageopstelling, roterende verbinding en toepassingsvereisten te bespreken.
Voor OEM- en herhaalorderprojecten kunnen goedgekeurde monsters en technische referenties ook worden bewaard als productreferenties voor toekomstige productie. De daadwerkelijke productieaanpak is afhankelijk van het componentontwerp en de eisen van de klant.
Een paar dingen die u moet controleren voordat u bestelt
Voordat u een vervangende rol bestelt, is het de moeite waard om de omringende montage nog een keer te controleren. Zorg ervoor dat de geleider niet zichtbaar wordt belemmerd, dat het bevestigingspunt niet is verschoven en dat het oude wiel daadwerkelijk tekenen van slijtage of schade vertoont.
Als het originele onderdeel beschikbaar is, maak dan meerdere foto's en bewaar deze als referentie. Wanneer het onderdeel op maat is gemaakt, kan het verstrekken van het fysieke monster de discussie over de inkoop veel duidelijker maken.
Voor bedrijven die luifelrollen in batches kopen, kan het bijhouden van een goedgekeurd monster en basisproductdocumentatie het beheer van toekomstige herhaalbestellingen ook eenvoudiger maken.
Als u het probleem begrijpt, wordt vervanging eenvoudiger
Problemen met de montage van de luifelrol worden niet altijd veroorzaakt door de rol zelf. Lawaai, weerstand en ongelijkmatige bewegingen kunnen ook afkomstig zijn van de geleiding, montagestructuur, as, lager of bus, vervuiling of uitlijning binnen het systeem.
Een meer praktische benadering is om eerst het volledige mechanisme te observeren en vervolgens de inspectie te beperken tot het onderdeel dat de verandering lijkt te veroorzaken. Wanneer vervanging nodig is, kunnen de originele rol, installatiefoto's en beschikbare tekeningen nuttige referenties bieden voor het identificeren of ontwikkelen van het vereiste onderdeel.
Voor camperzonweringen, intrekbare zonweringsystemen en andere buitentoepassingen kan de rol een relatief klein onderdeel zijn, maar de relatie met het omringende mechanisme is van belang. Als u die relatie begrijpt voordat u een vervanging bestelt, kan het oplossen van problemen, de inkoop en de toekomstige productie veel eenvoudiger worden.
